Transientskyddsdiod (TAZ) enkelriktad (1500W) (1.5KE-A)

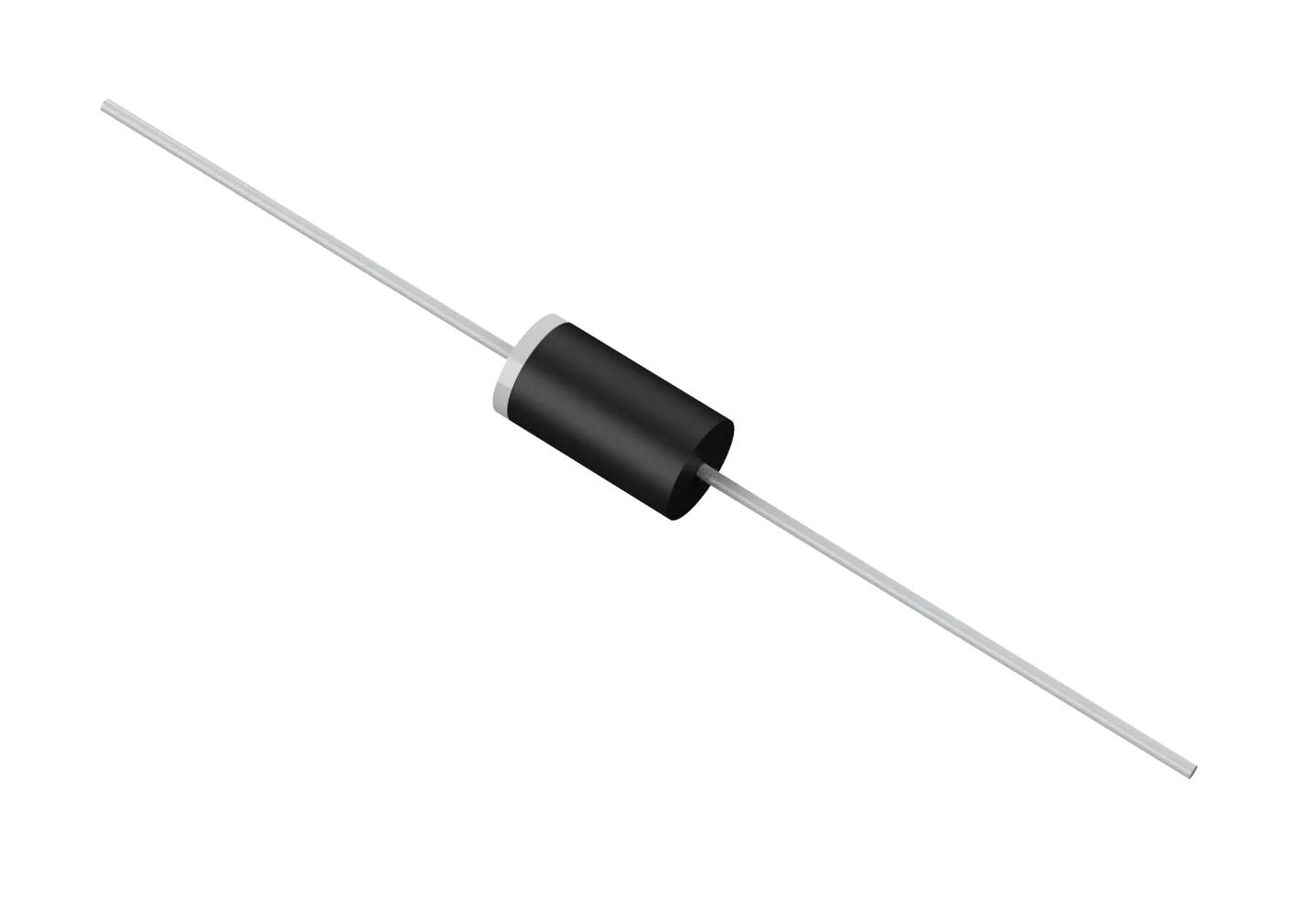

Transientskyddsdioden i 1.5KE-serien (TVS-diod) är utformad för att skydda känslig elektronik mot överspänningspikar orsakade av blixtnedslag och andra övergångsspänningar. Produkten använder det allmänt förekommande JEDEC DO-201-höljet som tillverkas av flera ledande halvledartillverkare (t.ex. Littelfuse).
Uppbyggnad och material: Kretsen består av en glaspassiverad kiselkristall i ett plastkapslat hölje (DO-201), vilket ger god isolationsstyrka. Anslutningarna är axialt lödförbara ledare (MIL-STD-750, metod 2026). Katoden är märkt med en färgring. Monteringsriktningen är fri.
Elektriska egenskaper: Puls-effektkapaciteten i topp är 1500 W (10/1000 µs-pulsform, enkel komponent). Kontinuerlig effektkapacitet med oändlig kylplatta (+75 °C) är 6,5 W. Toppström i framriktning vid impuls (8,3 ms, halvvåg) är 200 A. Spänningsfall i framriktning vid 100 A är 3,5–5,0 V. Responstid är mycket snabb, typiskt under 1,0 ps från noll till genomslagsspänningens minimum. Läckström är typiskt under 1 µA vid spänningar över 12 V.
Miljöbeständighet och standarder: Drift- och lagringstemperaturområde är -55…+150 °C. Tålighet mot lödtemperatur är 265 °C / 10 s. Produkten uppfyller RoHS-direktivet (2011/65/EU) och kraven i IEC 61249-2-21 (halogenfri).
Användningsområden: Lämplig för överspänningsskydd på I/O-gränssnitt, matningsspänningsleder (VCC), kommunikationsutrustning samt industri- och konsumentelektronik mot blixtöverspänningar och andra transienthändelser.
Tekniska data:
- SKU / beställningskod: 1.5KE-A
- Komponenttyp: transientskyddsdiod (TVS), enkelriktad
- Hölje: DO-201 (JEDEC, molded plastic)
- Pulstoppeffekt (10/1000µs): 1500 W
- Kontinuerlig effekt ( +75°C, kylplatta): 6,5 W
- Toppimpulsström (8,3ms): 200 A
- Framriktad spänning (100A): 3,5–5,0 V
- Tolerans för genomslagsspänning (A-ände): ±5 %
- Responstid: <1,0 ps
- Drift-/lagringstemperatur: -55…+150 °C
- Tålighet för lödtemperatur: 265 °C / 10 s
- Anslutning: axial, lödförbar
- Standardmärkningar: RoHS, IEC 61249-2-21 (halogenfri)
