Transientskyddsdiod (TAZ) tvåvägs (1500W) (1.5KE-CA)
Den tvåvägs transientskyddsdioden i 1.5KE-serien (TVS-diod) är utformad för att skydda känslig elektronikutrustning från överspänningspikar orsakade av blixtnedslag och andra spänningsövergående händelser i båda riktningarna – därför lämplig för skydd av AC-signaler eller tvåvägs datalinjer, till skillnad från en envägsmodell som endast skyddar mot en polaritet.

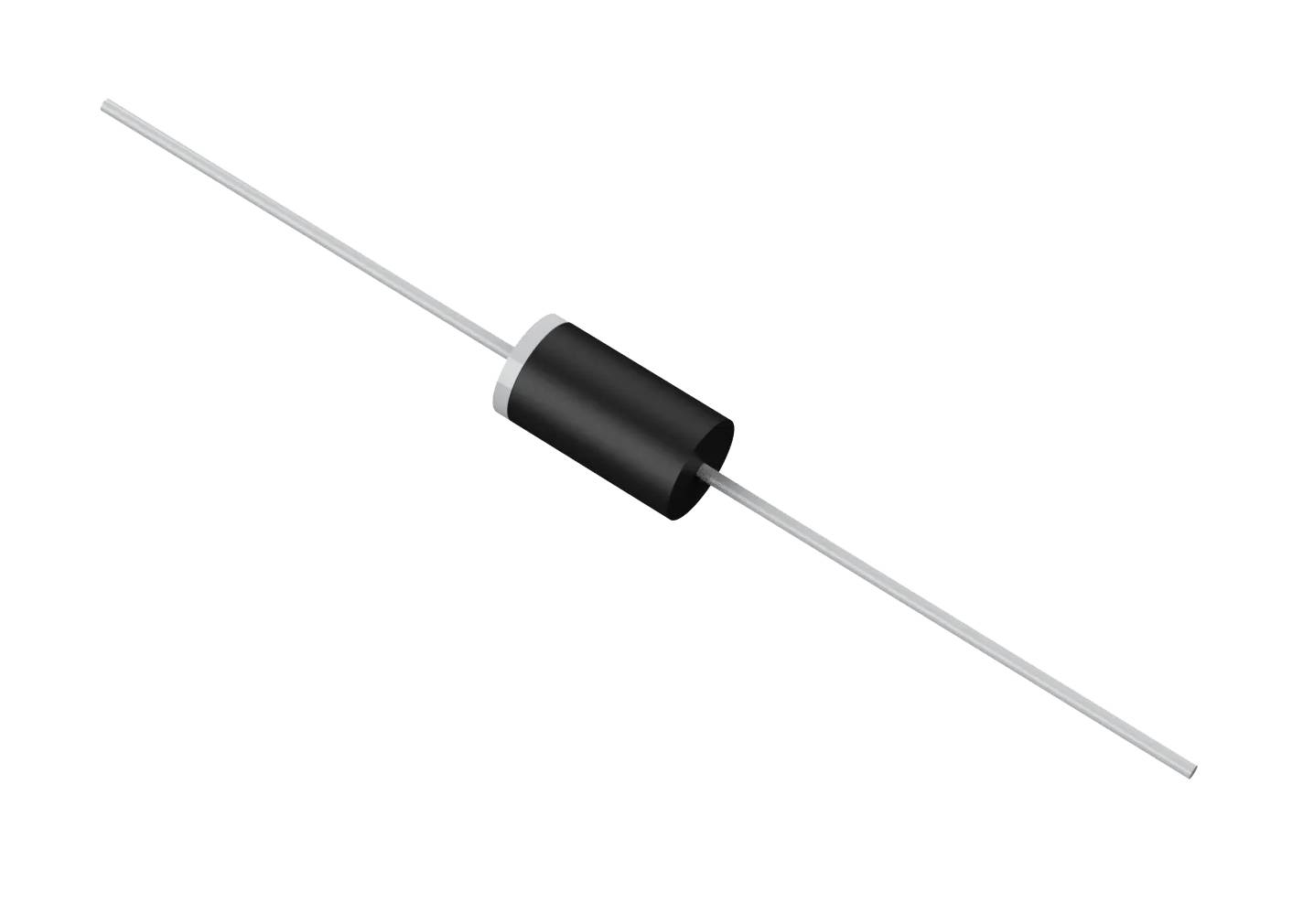

Konstruktion och material: Kretsen består av en glaspassiverad kiselskiva i ett plastkapslat hölje (DO-201 enligt JEDEC-standard). I den tvåvägs modellen finns ingen separat katodmarkering eftersom konstruktionen är symmetrisk. Anslutning sker med axiella lödtrådar (MIL-STD-750, metod 2026). Monteringsriktningen är fri.
Elektriska egenskaper: Toppeffekt för puls är 1500 W (10/1000 µs-pulsform, enstaka enhet). Kontinuerlig effekthållfasthet med oändlig kylplatta (+75 °C) är 6,5 W. Responstid är mycket snabb, typiskt under 1,0 ps. Läckström är typiskt under 1 µA vid spänningar över 12 V. I den tvåvägs modellen finns ingen separat framspänningsfall (VF) eftersom konstruktionen arbetar symmetriskt i båda riktningarna och inte innehåller en traditionell diodframriktning.
Miljöbeständighet och standarder: Drift- och lagringstemperaturområde är -55…+150 °C. Tålighet mot lödtemperatur är 265 °C / 10 s. Produkten uppfyller RoHS-direktivet (2011/65/EU) och kraven i IEC 61249-2-21-standarden (halogenfri).
Användningsområden: Särskilt lämpad för överspänningsskydd av AC-linjer, tvåvägs I/O-anslutningar och datakommunikationslinjer där transienter kan uppträda i båda polariteterna.
Tekniska data:
- SKU / beställningskod: 1.5KE-CA
- Komponenttyp: transientskyddsdiod (TVS), tvåvägs
- Hölje: DO-201 (JEDEC, molded plastic)
- Toppeffekt för puls (10/1000 µs): 1500 W
- Kontinuerlig effekthållfasthet (+75°C, kylplatta): 6,5 W
- Genombrottsspänningstolerans (CA-ände): ±5 %
- Responstid: <1,0 ps
- Drift-/lagringstemperatur: -55…+150 °C
- Tålighet mot lödtemperatur: 265 °C / 10 s
- Anslutning: axiell, lödbar
- Standardmärkningar: RoHS, IEC 61249-2-21 (halogenfri)
