Tryckknapp slutande 1xOFF-(ON) 0,7A 250Vac (15,2mm)

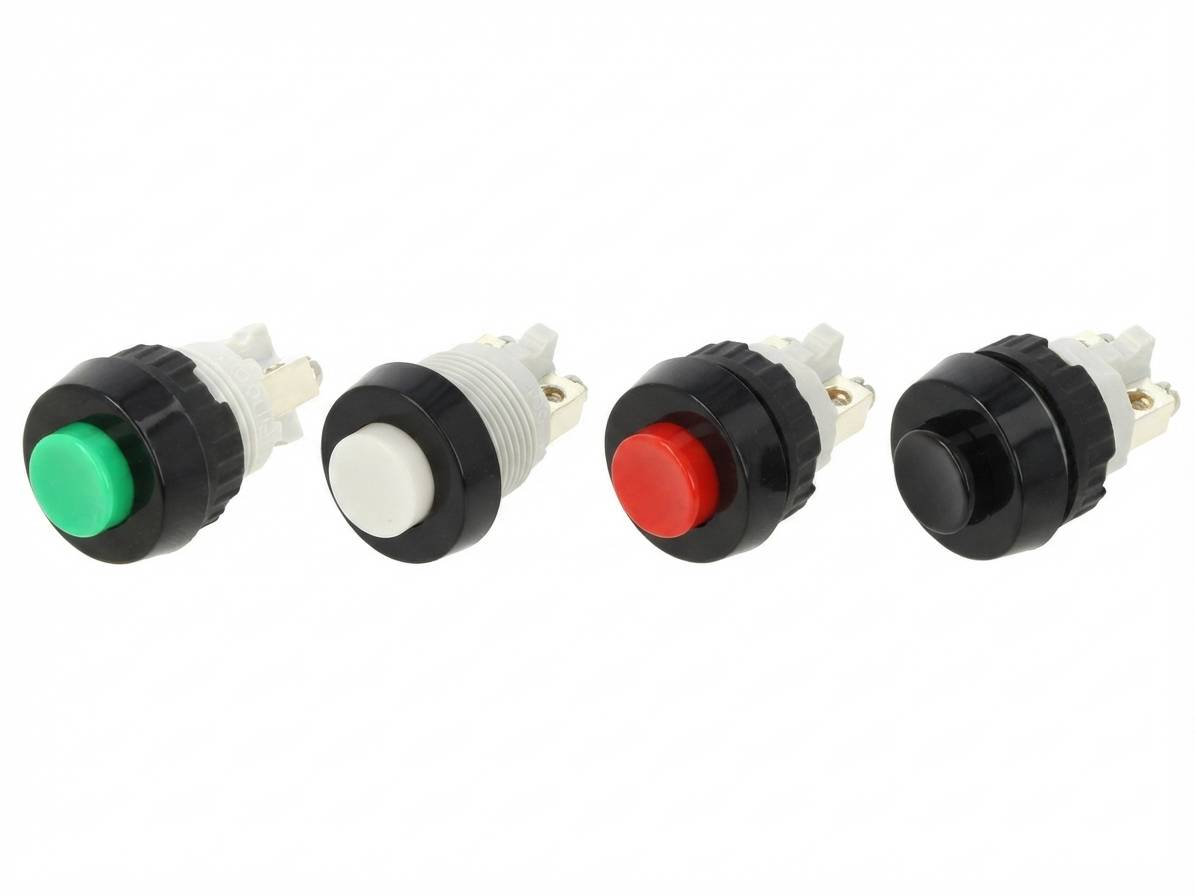

Tryckknappen från RAFI GmbH & Co. KG är avsedd för frontmontering i ett monteringshål på 15,2 mm. Konstruktionen har en svart rund krage och en utstickande knapplins, och fästs med en mutter. Kompakt storlek passar täta styrpaneler, mätinstrument och användargränssnitt där utrymmet är begränsat.
Knappen är momentanisk och försedd med en slutande kontakt, kopplingskonfiguration 1xOFF-(ON) alltså 1 x NO. Kontakten sluts endast vid nedtryckning och öppnas omedelbart vid frigivning, vilket är lämpligt för start-, kvitterings-, återställnings- och pulsstyrningar. Kontaktmaterialet är silver, vilket säkerställer lågt och stabilt kontaktmotstånd även vid signalnivåbelastningar. Maximal brytspänning är 250 VAC och maximal brytström 0,7 A. Reserveringsvägen är 3,0 mm och maximal manöverkraft 7,5 N, vilket ger ett tydligt och lätt knapptryck.
Framsidans kapslingsklass är IP40 och uppnås IP65 med en tätkåpa (sealing cap). Tillåten driftstemperatur är −25…+85 °C, så knappen passar även i krävande miljöer. Serien är ENEC-godkänd.
Andra varianter av samma RAFI 1.10.001 -tryckknappserie, såsom andra färger och modeller med olika kontakttyper, finns i kategorin Tryckknappar (momentana).
Tekniska data
- Produktkod (SKU): 10001S
- Tillverkare: RAFI GmbH & Co. KG
- Serie: RAFI 1.10.001
- Typ: Tryckknapp, momentan, utan belysning
- Kopplingskonfiguration: 1xOFF-(ON), 1 x NO
- Maximal brytspänning: 250 VAC
- Maximal brytström: 0,7 A
- Kontaktmaterial: silver
- Monteringshål: 15,2 mm
- Fäste: mutter
- Reserveringsväg: 3,0 mm
- Manöverkraft: högst 7,5 N
- Kapslingsklass (framsida): IP40, IP65 med tätkåpa
- Driftstemperatur: −25…+85 °C
- Godkännanden: ENEC
