Knapp stängande 1xOFF-(ON) 2A 250Vac (16,2mm)

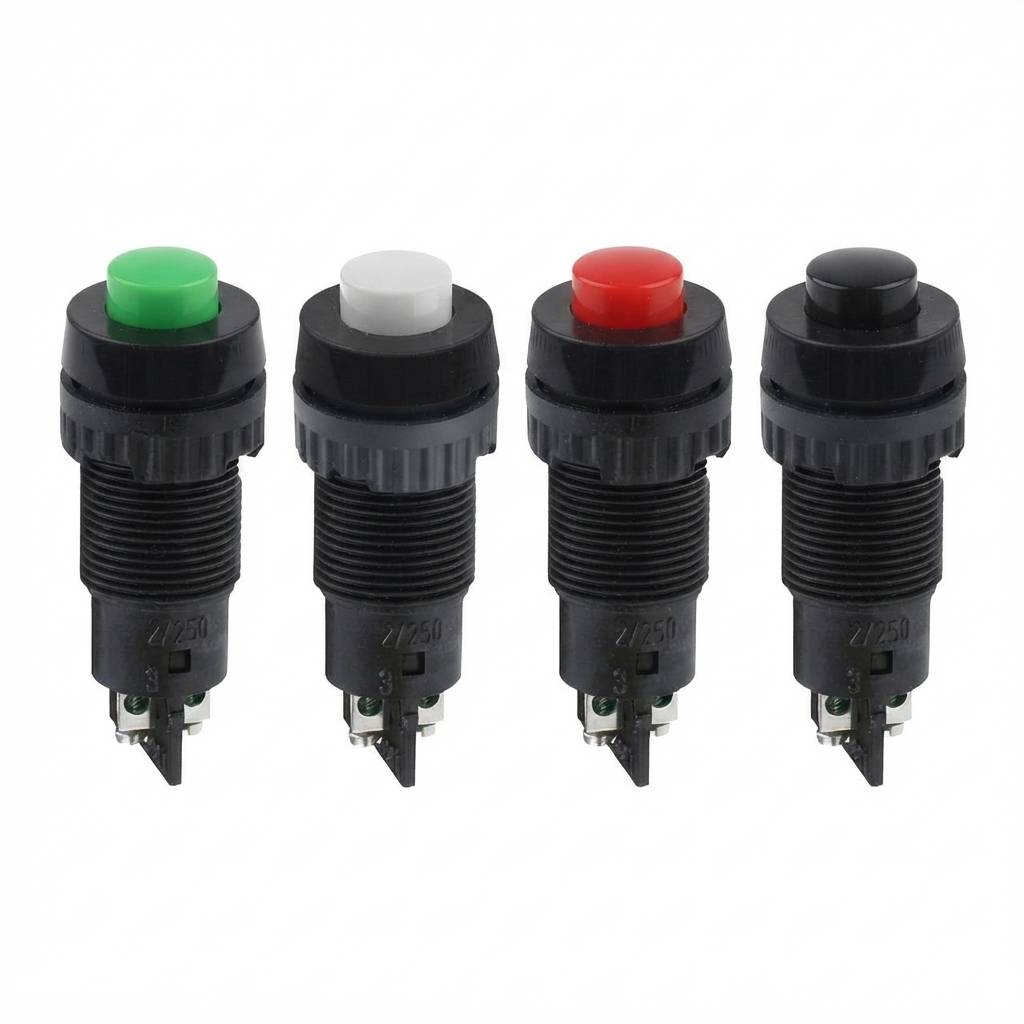

Knappen från RAFI GmbH & Co. KG är avsedd för panelmontering i ett monteringshål på 16,2 mm. Konstruktionen har en svart krage och en utstickande knapplins, och fästning sker med ett gängat mutter. Anslutningarna är skruvanslutningar, vilket underlättar kabeldragning och underhåll utan lödning. Den kompakta storleken passar styrpaneler, mätinstrument och maskinernas användargränssnitt.
Knappen är återfjädrande (momentary) och utrustad med en slutande kontakt, kopplingskonfiguration 1xOFF-(ON) alltså SPST-NO. Kontakten sluts endast vid tryck och öppnas direkt vid frigivning, vilket passar för start-, kvitterings-, återställnings- och pulsstyrningar. Kontaktmaterialet är silver, vilket säkerställer ett lågt och stabilt kontaktmotstånd. Maximal brytspänning är 250 VAC och maximal brytström 2 A. Slaglängden är 4,3 mm och maximal manöverkraft 7,5 N, vilket ger en tydlig knappkänsla. Livslängden är minst 50 000 elektriska och 50 000 mekaniska brytcykler.
Framsidans kapslingsklass är IP40. Tillåten brukstemperatur är −25…+85 °C, så knappen lämpar sig även för tuffare utrustningsmiljöer. Serien är ENEC-godkänd.
Andra varianter i samma RAFI-knappserie, såsom den mindre 15,2 mm-modellen samt versioner i andra färger och med olika anslutningstyper, finns i kategorin Tryckknappar (återfjädrande).
Tekniska data
- Tuotekoodi (SKU): 10102
- Tillverkare: RAFI GmbH & Co. KG
- Serie: RAFI 1.10.102
- Typ: Knapp, återfjädrande (momentary), utan belysning
- Kopplingskonfiguration: 1xOFF-(ON), SPST-NO
- Maximal brytspänning: 250 VAC
- Maximal brytström: 2 A
- Kontaktmaterial: silver
- Anslutning: Skruvanslutning
- Montagehål: 16,2 mm
- Fäste: gängad mutter
- Slaglängd: 4,3 mm
- Manöverkraft: högst 7,5 N
- Mekanisk livslängd: ≥ 50 000 cykler
- Elektrisk livslängd: ≥ 50 000 cykler
- Kapslingsklass (framsida): IP40
- Drifttemperatur: −25…+85 °C
- Godkännanden: ENEC
- Yttre mått: 34 mm (längd) × 10,5 mm (höjd)
