Kontaktor 3xNO/1xNC 6A (11BG06)

BG06-seriens minikontaktor, tillverkad av Lovato Electric S.p.A (Italien), är en tretungad effektkontaktor avsedd för inkoppling av motorer och andra induktiva laster i ett kompakt, platsbesparande utförande.

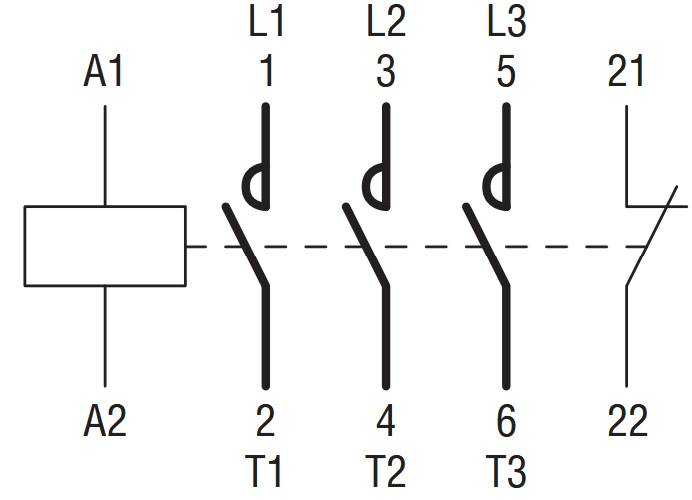

Konstruktion och material: Kontaktorn innehåller tre huvudkontakter (3xNO, normalt öppna) samt en inbyggd hjälpkontakt (1xNC, normalt stängd, med "spegelfunktion"). Konstruktionen har mycket ledande hjälpkontakter (fyra kontaktpunkter), och som tillbehör kan upp till fyra ytterligare hjälpkontakter monteras med snabbfäste (snap-on). Mekanisk låsning (interlock) kräver endast 5 mm djup. Anslutningen är skruvansluten (även fast-on- och kretskortslödningsversioner finns i serien).

Elektriska egenskaper: IEC-kontinuerlig ström (AC3-klass) är 6 A, vilket motsvarar motorstyrkor på 3–7,5 hk (480V) eller 3–10 hk (600V, UL/CSA). Styrspole finns i både AC- och DC-versioner, och även lågförbrukande DC-versioner finns tillgängliga.

Standarder: Kontaktorn uppfyller standarderna IEC/EN 60947-1, IEC/EN 60947-4-1 samt UL 60947-1/60947-4-1 och CSA C22.2 n°60947-1/60947-4-1. Serien är även cULus-godkänd.

Användningsområden: Lämplig för start och styrning av små och medelstora motorer, industristyrskåp samt applikationer där huvud- och hjälpkontakter behövs i en och samma kompakt enhet.

Tekniska data:

• SKU / beställningskod: 11BG06-NC
• Tillverkarens produktserie: BG06
• Tillverkare: Lovato Electric S.p.A.
• Komponenttyp: kontaktor, tretungad minikontaktor
• Huvudkontakter: 3xNO
• Hjälpkontakter: 1xNC (inbyggd, med spegelfunktion)
• IEC-kontinuerlig ström (Ie, AC3): 6 A
• Motoreffekt (480V/600V): 3–7,5 hk / 3–10 hk
• Ytterligare hjälpkontakter: upp till 4 st (snabbanslutning)
• Mekanisk lås djup: 5 mm
• Anslutning: skruvanslutning
• Standarder: IEC/EN 60947-1, IEC/EN 60947-4-1, UL 60947-1, UL 60947-4-1, CSA C22.2 n°60947-1/-4-1
• Certifiering: cULus
