Kontaktor 3xNO/1xNO 6A (11BG06-NO)

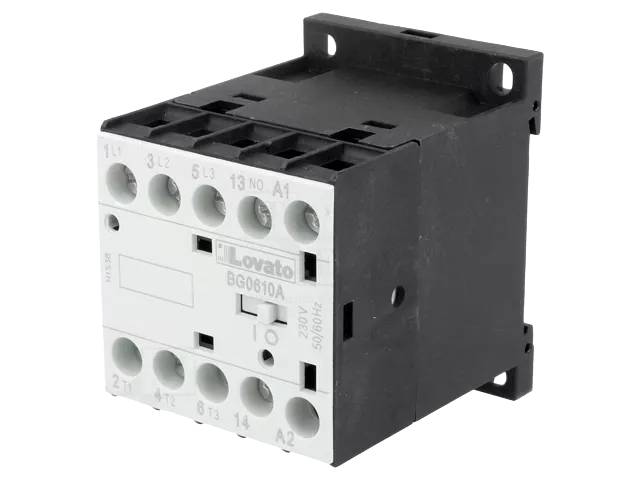

BG06-seriens minikontaktor från Lovato Electric S.p.A. (Italien) är en trempolig effektkontaktor som är utformad för att koppla motorer och andra induktiva laster i ett kompakt, platsbesparande hus. Denna version innehåller en inbyggd NO-hjälpkontakt (normalt öppen) istället för NC-versionen.

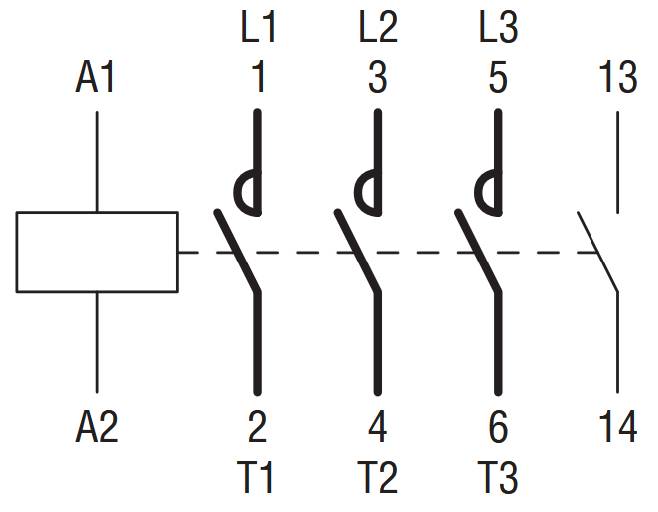

Konstruktion och material: Kontaktorn innehåller tre huvudkontakter (3xNO, normalt öppna) samt en inbyggd hjälpkontakt (1xNO, normalt öppen). Konstruktionen har mycket ledande hjälpkontakter (fyra kontaktpunkter), och som tillbehör kan upp till fyra extra hjälpkontakter monteras med snap-on snabbfäste. Mekanisk låsning (interlock) kräver endast 5 mm djup. Anslutningen är skruvansluten.
Elektriska egenskaper: IEC-driftsström (klass AC3) är 6 A, vilket motsvarar motoreffekter på 3–7,5 hp (480V) eller 3–10 hp (600V, UL/CSA). Styrspolen finns i både AC- och DC-versioner.
Standarder: Kontaktorn uppfyller standarderna IEC/EN 60947-1, IEC/EN 60947-4-1 samt UL 60947-1/60947-4-1 och CSA C22.2 n°60947-1/60947-4-1. Serien är även cULus-godkänd.
Användningsområden: Lämplig för start och styrning av små och medelstora motorer, industriella styrskåp samt applikationer som kräver en NO-typ hjälpkontakt (t.ex. för att styra en signallampa eller ett hjälprelä när kontaktorn är dragen).
Tekniska specifikationer:
- SKU / beställningskod: 11BG06-NO
- Tillverkarens produktserie: BG06
- Tillverkare: Lovato Electric S.p.A.
- Komponenttyp: kontaktor, trempolig minikontaktor
- Huvudkontakter: 3xNO
- Hjälpkontakter: 1xNO (inbyggd)
- IEC-driftsström (Ie, AC3): 6 A
- Motoreffekt (480V/600V): 3–7,5 hp / 3–10 hp
- Extra hjälpkontakter: upp till 4 st (snabbanslutning)
- Mekanisk låsning djup: 5 mm
- Anslutning: skruvanslutning
- Standarder: IEC/EN 60947-1, IEC/EN 60947-4-1, UL 60947-1, UL 60947-4-1, CSA C22.2 n°60947-1/-4-1
- Certifiering: cULus
