Kontaktor 3xNO/1xNO 9A (11BG09-NO)
BG09-seriens minikontaktor tillverkad av Lovato Electric S.p.A. (Italien) är en trefas effektkontaktor med skruvanslutning. Serien är syskonmodellen till BGP09 (kretskortanslutning) och den tidigare beskrivna BG06 (6A), här med högre märkström (9A) och traditionell skruvanslutning.

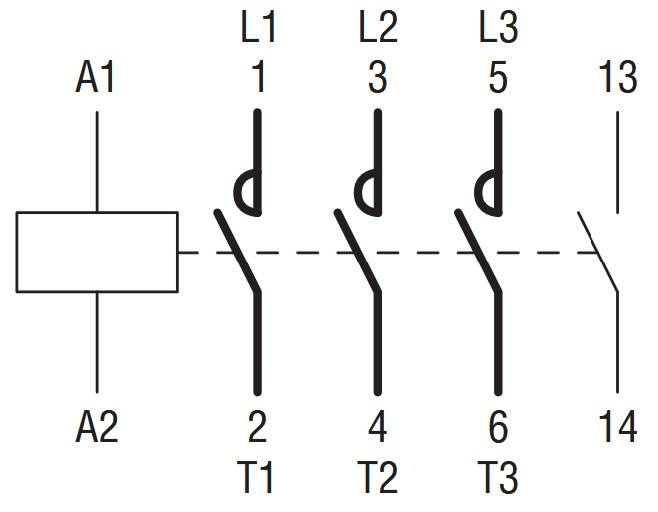

Konstruktion och material: Kontaktorn innehåller tre huvudkontakter (3xNO, normalt öppna) samt en inbyggd hjälpkontakt (1xNO, normalt öppen). Konstruktionen har mycket ledande hjälpkontakter, och extra hjälpkontakter kan monteras som tillbehör med snabbfäste (snap-on). Anslutningen är skruvansluten.
Elektriska egenskaper: IEC-märkström (AC3-klass) är 9 A, kontinuerlig ström (AC1, Ith) 20 A. Märkspänning (kontaktens strömspänning) är 690 V. Motoreffekt är 22 kW.
Miljöbeständighet: Driftstemperaturområde är -50…+70 °C.
Standarder: Kontaktorn uppfyller standarderna IEC/EN 60947-1, IEC/EN 60947-4-1 samt UL 60947-1/60947-4-1 och CSA C22.2 n°60947-1/60947-4-1. Serien är RoHS-kompatibel.
Användningsområden: Lämplig för start och styrning av små och medelstora motorer, industristyrskåp samt applikationer där en NO-typ hjälpkontakt krävs.
Teknisk information:
- SKU / beställningskod: 11BG09-NO
- Tillverkarens produktserie: BG09
- Tillverkare: Lovato Electric S.p.A.
- Komponenttyp: kontaktor, trefas minikontaktor, skruvanslutning
- Huvudkontakter: 3xNO
- Hjälpkontakter: 1xNO (inbyggd)
- IEC-märkström (Ie, AC3): 9 A
- Kontinuerlig ström (Ith, AC1): 20 A
- Kontaktens märkspänning: 690 V
- Motoreffekt: 22 kW
- Anslutning: skruvanslutning
- Driftstemperatur: -50…+70 °C
- Standarder: IEC/EN 60947-1, IEC/EN 60947-4-1, UL 60947-1, UL 60947-4-1, CSA C22.2 n°60947-1/-4-1
- Standardmärkningar: RoHS
