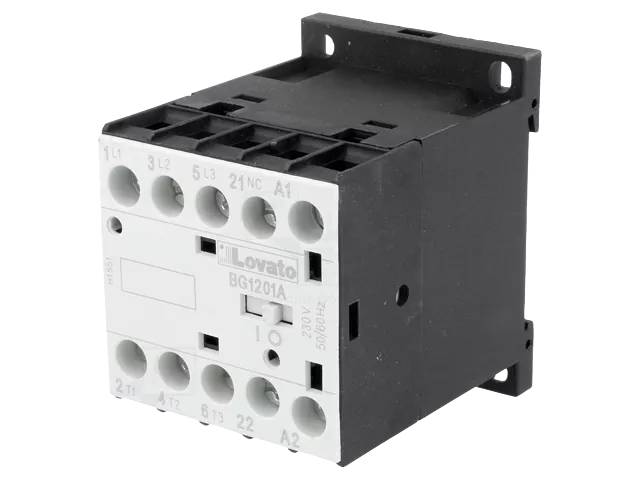

Kontaktor 3xNO/1xNC 12A (11BG12-NC)
BG12-seriens minikontaktor, tillverkad av Lovato Electric S.p.A (Italien), är en trefas strömkontaktor och den med högst ström i serien (6-12A IEC AC3 -sortimentet BG06/BG09/BG12), avsedd för motoreffekter 3–7,5 hk (480V) eller 3–10 hk (600V, UL/CSA).

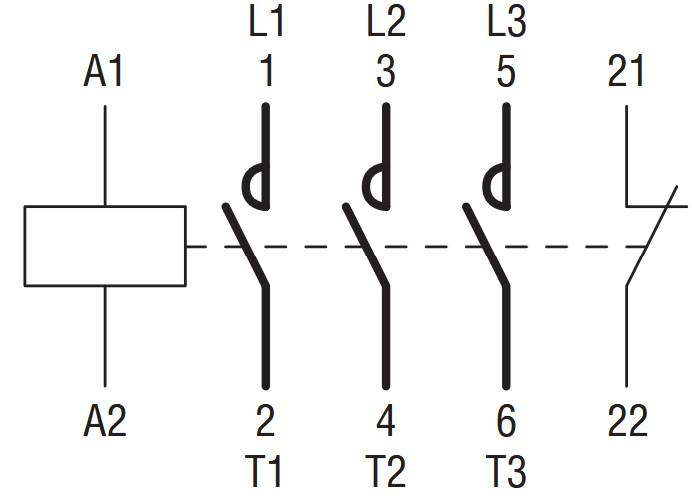

Konstruktion och material: Kontaktorn innehåller tre huvudkontakter (3xNO, normalt öppna) samt en inbyggd hjälpkontakt (1xNC, normalt stängd, med spegel- och mekaniskt låst kontaktfunktion). Konstruktionen har mycket ledande hjälpkontakter och upp till fyra ytterligare hjälpkontakter kan monteras som tillbehör med snabbfäste (snap-on). Anslutningen är skruvansluten. Måtten är 58 mm (längd) × 57 mm (djup).
Elektriska egenskaper: IEC driftström (AC3-klass) är 12 A. Märkspänning (kontaktens hållspänning) är 690 V. Motoreffekt är 5 kW.
Miljötålighet: Drifttemperaturområde är -50…+70 °C (omgivningstemperatur vid märkdata upp till +50 °C; mellan +50…+70 °C måste effektvärden reduceras proportionellt med temperaturskillnaden).
Standarder: Kontaktorn uppfyller standarderna IEC/EN 60947-1, IEC/EN 60947-4-1 samt UL 60947-1/60947-4-1 och CSA C22.2 n°60947-1/60947-4-1. Serien är RoHS-kompatibel.
Användningsområden: Lämplig för start och styrning av medelstora motorer, industristyrskåp samt applikationer där seriens högsta IEC AC3-driftström (12A) och NC-typ hjälpkontakt krävs.
Tekniska data:
- SKU / beställningskod: 11BG12-NC
- Tillverkarens produktserie: BG12
- Tillverkare: Lovato Electric S.p.A.
- Komponenttyp: kontaktor, trefas minikontaktor, skruvanslutning
- Huvudkontakter: 3xNO
- Hjälpkontakter: 1xNC (inbyggd, med spegelfunktion)
- IEC driftström (Ie, AC3): 12 A
- Kontaktens märkspänning: 690 V
- Motoreffekt: 5 kW
- Anslutning: skruvanslutning
- Mått (L×D): 58 × 57 mm
- Drifttemperatur: -50…+70 °C
- Standarder: IEC/EN 60947-1, IEC/EN 60947-4-1, UL 60947-1, UL 60947-4-1, CSA C22.2 n°60947-1/-4-1
- Standardmärkningar: RoHS
