Kontaktor 3xNO/1xNO 12A (11BG12-NO)

BG12-seriens minikontaktor från Lovato Electric S.p.A (Italien) är en trefas effektkontaktor, den högsta strömstyrkeversionen i serien (6-12A IEC AC3 -serierna BG06/BG09/BG12), avsedd för motorer på 3–7,5 hk (480V) eller 3–10 hk (600V, UL/CSA). Denna version innehåller en inbyggd NO-hjälpkontakt istället för NC-versionen.

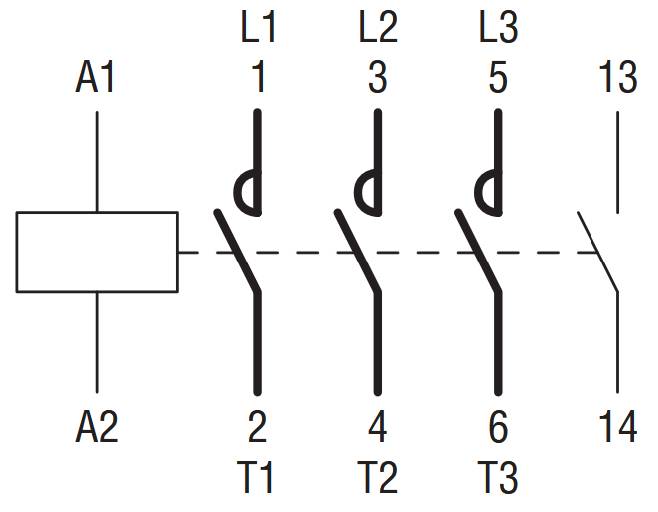

Konstruktion och material: Kontaktorn innehåller tre huvudkontakter (3xNO, normalt öppna) samt en inbyggd hjälpkontakt (1xNO, normalt öppen). Konstruktionen har mycket ledande hjälpkontakter, och som tillbehör kan upp till fyra extra hjälpkontakter monteras med snap-on-fäste. Anslutningen är skruvansluten. Måtten är 58 mm (längd) × 57 mm (djup).

Elektriska egenskaper: IEC-driftsström (AC3-klass) är 12 A. Märkspänning (kontaktens isolationsspänning) är 690 V. Motoreffekt är 5 kW.

Miljöegenskaper: Driftstemperaturområdet är -50…+70 °C (omgivningstemperatur för drift upp till +50 °C vid märkdata; mellan +50…+70 °C måste effektvärden reduceras i proportion till temperaturökningen).

Standarder: Kontaktorn uppfyller standarderna IEC/EN 60947-1, IEC/EN 60947-4-1 samt UL 60947-1/60947-4-1 och CSA C22.2 n°60947-1/60947-4-1. Serien är RoHS-kompatibel.

Användningsområden: Lämplig för start och styrning av medelstora motorer, industriella kontrollpaneler samt applikationer som kräver seriens högsta IEC AC3-driftsström (12A) och en NO-typ hjälpkontakt.

Tekniska data:

• SKU / beställningskod: 11BG12-NO
• Tillverkarens produktserie: BG12
• Tillverkare: Lovato Electric S.p.A.
• Komponenttyp: kontaktor, trefas minikontaktor, skruvanslutning
• Huvudkontakter: 3xNO
• Hjälpkontakter: 1xNO (inbyggd)
• IEC-driftsström (Ie, AC3): 12 A
• Kontaktens märkspänning: 690 V
• Motoreffekt: 5 kW
• Anslutning: skruvanslutning
• Mått (L×D): 58 × 57 mm
• Driftstemperatur: -50…+70 °C
• Standarder: IEC/EN 60947-1, IEC/EN 60947-4-1, UL 60947-1, UL 60947-4-1, CSA C22.2 n°60947-1/-4-1
• Standardmärkningar: RoHS
