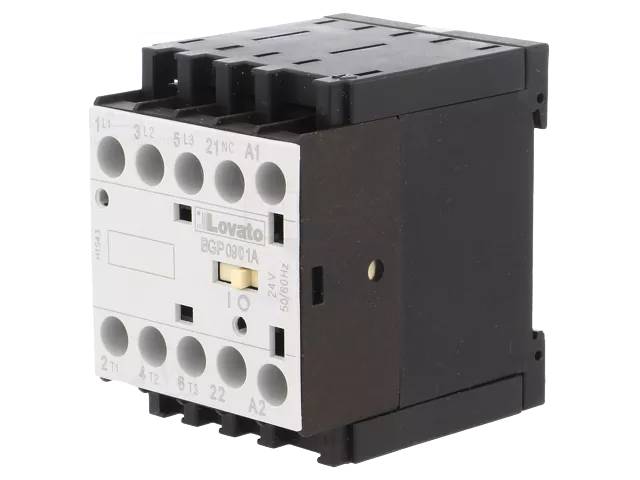

Kontaktor för kretskort 3xNO/1xNC 9A (11BGP09-NC)
Minikontaktorn i BGP09-serien från Lovato Electric S.p.A. (Italien) är en trefas kraftkontaktor som skiljer sig från den tidigare beskrivna BG06-serien på två sätt: högre brytförmåga (9A vs. 6A) och kretskortanslutning (bakre PCB-lödstift) istället för vanlig skruvanslutning.
Utförande och material: Kontaktorn innehåller tre huvudkontakter (3xNO, normalt öppna) samt en inbyggd hjälpkontakt (1xNC, normalt stängd). Anslutningen görs med lödstift för kretskort (bakre PCB-lödstift), vilket möjliggör direkt integrering på kretskort utan separata kablar. Måtten är 58 mm (längd) × 57 mm (djup) × 44 mm (bredd). Vikten är ca 0,242 kg.
Elektriska egenskaper: IEC-driftsström (AC3-klass) är 9 A, kontinuerlig ström (AC1, Ith) 20 A. Märkspänning (kontaktens hållspänning) är 690 V. Motoreffekt är 22 kW.
Miljöbeständighet: Driftstemperaturområde är -50…+70 °C.
Standarder: Kontaktorn uppfyller standarderna IEC/EN 60947-1, IEC/EN 60947-4-1 samt UL 60947-1/60947-4-1 och CSA C22.2 nr 60947-1/60947-4-1. Serien är RoHS-kompatibel.
Användningsområden: Lämplig för tillämpningar där kontaktorn ska integreras direkt på kretskortet – till exempel i industrins styr-elektronik och OEM-utrustning där traditionell skruvanslutning tar för mycket plats eller komplicerar monteringen.
Tekniska data:
- SKU / beställningskod: 11BGP09-NC
- Tillverkarens produktserie: BGP09
- Tillverkare: Lovato Electric S.p.A.
- Komponenttyp: kontaktor, trefas minikontaktor, kretskortanslutning
- Huvudkontakter: 3xNO
- Hjälpkontakter: 1xNC (inbyggd)
- IEC-driftsström (Ie, AC3): 9 A
- Kontinuerlig ström (Ith, AC1): 20 A
- Kontaktens märkspänning: 690 V
- Motoreffekt: 22 kW
- Anslutning: kretskortslödning (bakre PCB-lödstift)
- Mått (L×D×B): 58 × 57 × 44 mm
- Vikt: ca 0,242 kg
- Driftstemperatur: -50…+70 °C
- Standarder: IEC/EN 60947-1, IEC/EN 60947-4-1, UL 60947-1, UL 60947-4-1, CSA C22.2 nr 60947-1/-4-1
- Standardmärkning: RoHS
