Kontaktor för kretskort 3xNO/1xNO 9A (11BGP09-NO)

Mini-kontaktorn i BGP09-serien, tillverkad av Lovato Electric S.p.A. (Italien), är en trefas effektkontaktor med kretskortanslutning (rear PCB solder pin). Denna version innehåller en inbyggd NO-hjälpkontakt (normalt öppen) istället för NC-versionen.

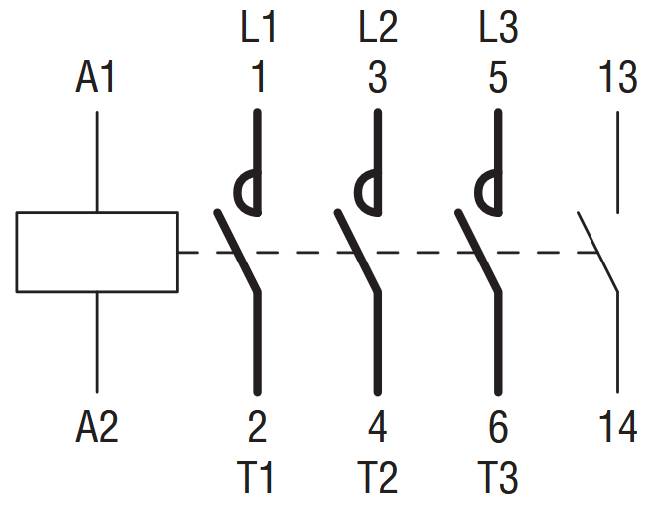

Konstruktion och material: Kontaktorn innehåller tre huvudkontakter (3xNO, normalt öppna) samt en inbyggd hjälpkontakt (1xNO, normalt öppen). Anslutning görs till kretskortet med lödnitar, vilket möjliggör direkt integrering på kretskortet utan separata kablar. Måtten är 58 mm (längd) × 57 mm (djup) × 44 mm (bredd). Vikten är ca 0,242 kg.

Elektriska egenskaper: IEC användningsström (AC3-klass) är 9 A, kontinuerlig ström (AC1, Ith) 20 A. Märkspänning (kontaktens hållspänning) är 690 V. Motoreffekt är 22 kW.

Miljöbeständighet: Drifttemperaturområde är -50…+70 °C.

Standarder: Kontaktorn uppfyller standarderna IEC/EN 60947-1, IEC/EN 60947-4-1 samt UL 60947-1/60947-4-1 och CSA C22.2 n°60947-1/60947-4-1. Serien är RoHS-kompatibel.

Användningsområden: Lämplig för applikationer där kontaktorn ska integreras direkt på kretskortet och där en NO-typ hjälpkontakt krävs (t.ex. för att styra en indikatorlampa eller ett hjälprelä när kontaktorn är dragen).

Tekniska data:

• SKU / beställningskod: 11BGP09-NO
• Tillverkarens produktserie: BGP09
• Tillverkare: Lovato Electric S.p.A.
• Komponenttyp: kontaktor, trefas mini-kontaktor, kretskortanslutning
• Huvudkontakter: 3xNO
• Hjälpkontakter: 1xNO (inbyggd)
• IEC användningsström (Ie, AC3): 9 A
• Kontinuerlig ström (Ith, AC1): 20 A
• Kontaktens märkspänning: 690 V
• Motoreffekt: 22 kW
• Anslutning: kretskortlödning (rear PCB solder pin)
• Mått (L×D×B): 58 × 57 × 44 mm
• Vikt: ca 0,242 kg
• Drifttemperatur: -50…+70 °C
• Standarder: IEC/EN 60947-1, IEC/EN 60947-4-1, UL 60947-1, UL 60947-4-1, CSA C22.2 n°60947-1/-4-1
• Standardmärkningar: RoHS
