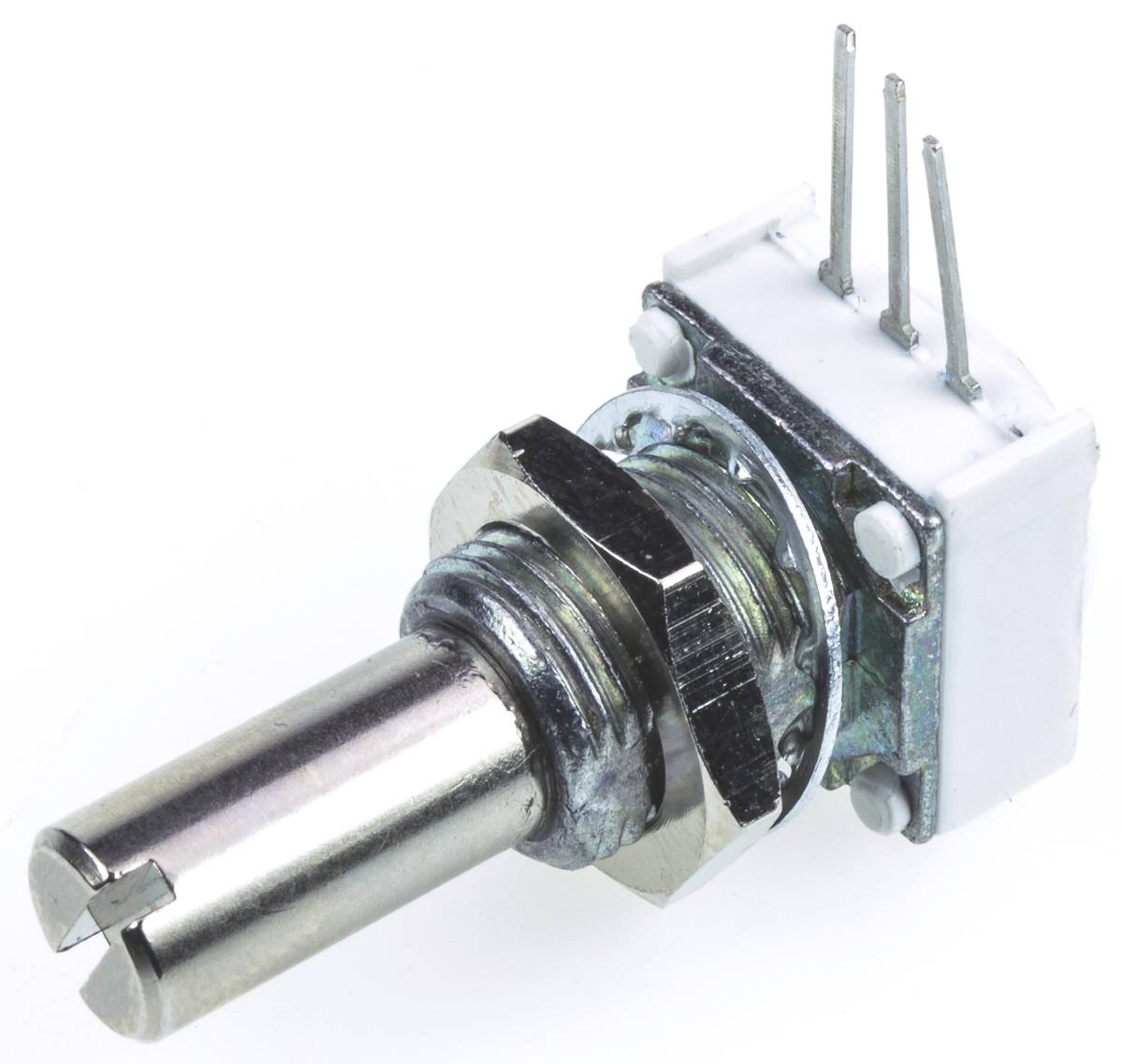

Cermet-potentiometer (1W) (149-serien)
149-serien från Vishay Spectrolin är ett trimmerpotentiometer med ett 1/2 tuuma (12,7 mm) cermetelement, avsett för finjustering av spänning eller signal i kretsapplikationer. Serien är testad enligt standarderna CECC 41000 och IEC 60393-1.
Konstruktion och material: Potentiometern finns som enkel, dubbel eller trippel version (upp till tre sektioner i samma kapsling), och det finns även alternativ med rotoromkopplare (rotary switch) samt lödförlängning (solder lug) istället för standardben. Konstruktionen är robust och tål upp till 50 000 varv. Grundmåtten för höljet är 12,5 × 12,5 mm, axelns diameter är 4,7 mm.
Elektriska egenskaper: Det resistiva elementet är av cermet-material, vilket ger en mycket låg temperaturkoefficient (±150 ppm/°C) och god långtidsstabilitet – egenskaper som gör serien särskilt lämplig för precisionsjusteringar i krävande mät- och styrkretsar.
Standarder och miljö: Produkten är RoHS-kompatibel (blyfri).
Användningsområden: Lämplig för precisionsinställning monterad på kretskort (PC-stöd, upp till tre sektioner) där temperaturstabilt motstånd krävs – exempelvis för kalibrering av mätinstrument, justering av spänningsreferenser och inställningar i styrkretsar.
Tekniska data:
- SKU / beställningskod: 149
- Tillverkare: Vishay Intertechnology (Vishay Spectrol)
- Produktserie: 149 (cermet-element, syskonserie 148 = ledande plast)
- Komponenttyp: trimmerpotentiometer, cermet
- Storlek: 1/2" (12,7 mm)
- Temperaturkoefficient: ±150 ppm/°C
- Driftcykelhållbarhet: 50 000 varv
- Grundmått för hölje: 12,5 × 12,5 mm
- Axeldiameter: 4,7 mm
- Anslutningsalternativ: PC-stift, solder lug, rotoromkopplare (saatavilla)
- Antal sektioner: 1–3
- Standarder: CECC 41000, IEC 60393-1
- Standardmärkningar: RoHS
