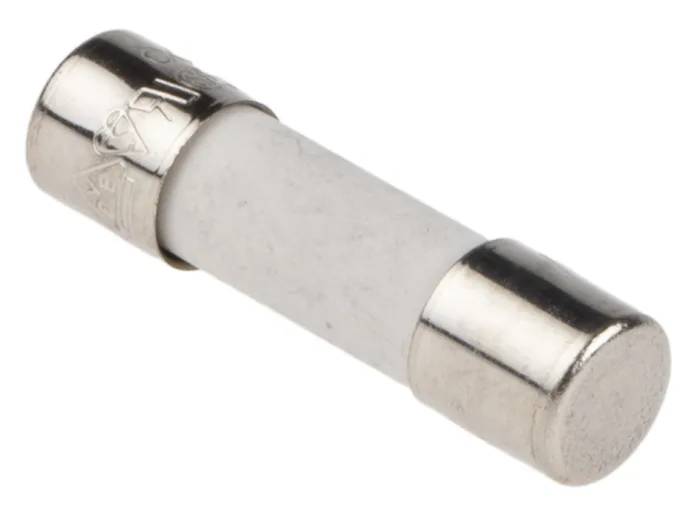

Keramiskt säkringsrör 5×20 mm, extrasnabb (FF)
Ett 5×20 mm keramiskt säkringsrör enligt IEC 60127-2 med extrasnabb (FF, Super Fast-Acting) utlösningskaraktär — särskilt avsett för skydd av halvledarkomponenter (t.ex. dioder, tyristorer, effektbrytare) och annan mycket känslig elektronik där betydligt snabbare frånkoppling krävs än med en vanlig snabb (F) säkring.
Konstruktion och material: Säkringsröret är tillverkat av keramik (porslin), vilket tål inre tryck och värmechock bättre än glas vid snabb utlösning. Ändkåporna är vanligtvis metalliska. Konstruktionen är ogenomskinlig, så förbränning kan inte kontrolleras visuellt som med en glassäkring.
Elektriska egenskaper: Märkspänningen är 250 VAC och märkströmområdet är typiskt lågt, från några hundra milliampere upp till några ampere beroende på modell. Utlösningshastigheten är extrasnabb (FF, Super Fast-Acting) med en utlösningstid enligt standarden på under 0,001 sekunder (1 ms) — avsevärt snabbare än en vanlig snabb (F, under 0,1 s) eller trög (T, 0,1–1 s) säkring. Brytförmågan är med keramisk konstruktion vanligtvis hög, i samma storleksordning som motsvarande keramiska F-säkring.
Användningsområden: Skydd av halvledare (dioder, tyristorer, IGBT:er) och annan mycket känslig elektronik i situationer där även millisekunders fördröjning kan förstöra den skyddade komponenten.
Tekniska data:
- Storlek: 5 × 20 mm
- Standard: IEC 60127-2 (FF-klass)
- Märkspänning: 250 VAC
- Utlösningshastighet: extrasnabb (FF, Super Fast-Acting)
- Utlösningstid: <0,001 s (1 ms)
- Konstruktion: keramisk kropp, metalliska ändkåpor
- Användningsområde: skydd av halvledare och känslig elektronik
Kompatibilitet: I samma storleksklass finns även vanliga snabba (F) och tröga (T) keramiska varianter för mer allmänna applikationer där extrasnabb utlösning inte behövs.
