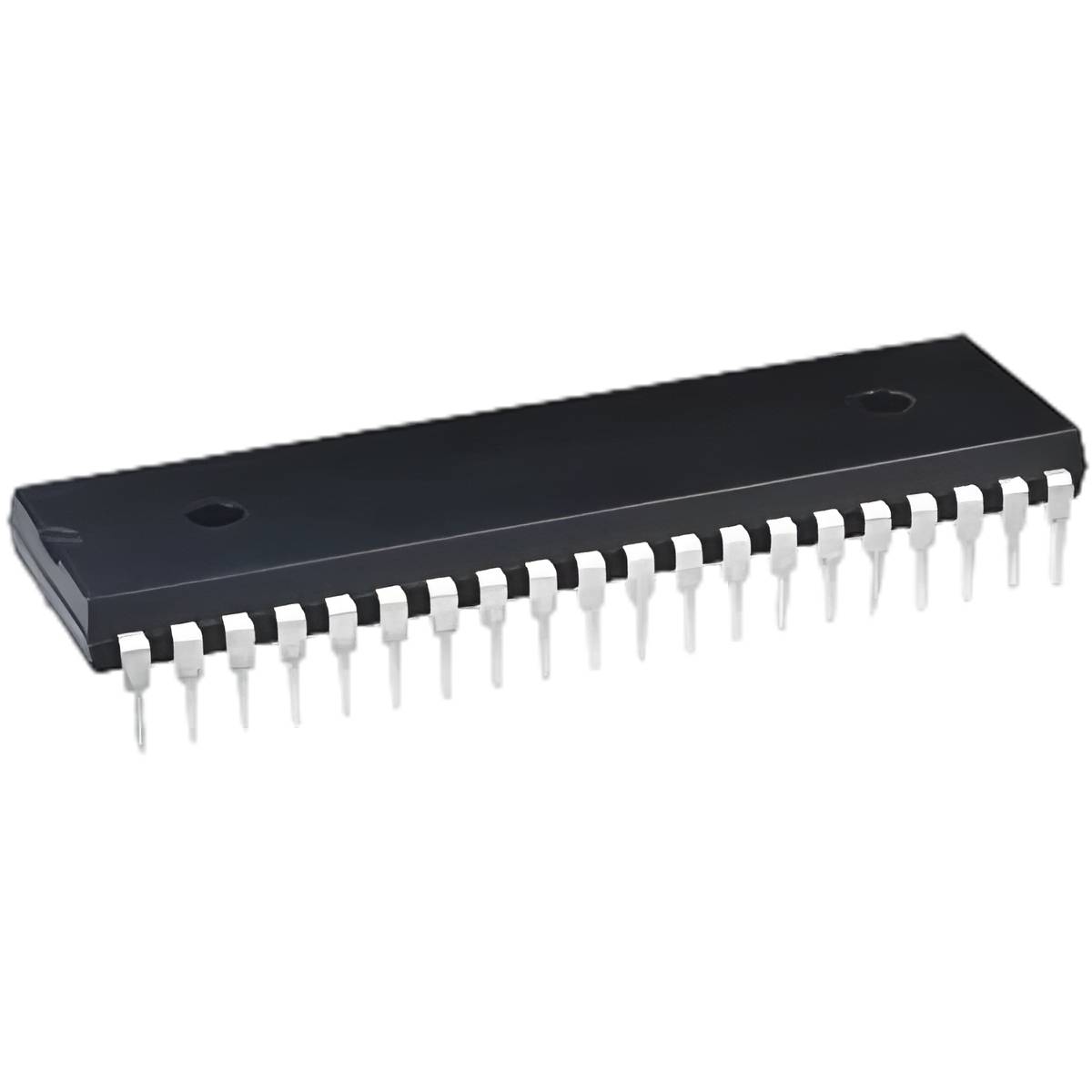

2K statiskt RAM, I/O-portar och timer DIL-40 (8155P)
8155P är en multifunktionell kringutrustningskrets särskilt utformad för att samarbeta med Intel 8051- och 8085-mikrokontrollerfamiljerna. Det är en omfattande komponent som i ett enda 40-stifts hölje kombinerar tre kritiska resurser: statiskt minne (RAM), programmerbara I/O-portar och en programmerbar timer.
Denna krets är ett klassiskt exempel på en arkitektur där en processors resurser utökades med en multifunktionell "hjälpkomponent". Det var en mycket populär metod för att spara kretskortsutrymme och minska antalet nödvändiga komponenter.
Viktigaste funktionerna:
Minne: 2048 bitar (256 byte) statiskt RAM-minne.
I/O-portar: Tre programmerbara I/O-portar (två 8-bitars och en 6-bitars port).
Timer: 14-bitars programmerbar timer/räknare som stöder flera driftlägen (t.ex. fyrkantvåg, enkel puls).
busskompatibilitet: Direkt anslutning till processorns multiplexade adress-/databus.
TTL-kompatibilitet: Fungerar vid standard 5 V TTL-spänningsnivåer.
Tekniska data:
Beställningskod: 8155P
Produkttyp: Multifunktionell kringutrustningskrets (RAM, I/O, Timer)
Höljetyp: DIL-40 (40-pin, genomgående montering)
Driftspänning: 5 V
Tillverkare: Intel (och samarbetspartners)
Typiska användningsområden:
Utbyggnad av system baserade på 8085 och 8051
Små inbyggda styrsystem som kräver lite minne och grundläggande I/O-funktioner
Underhåll och reparation av äldre mikroprocessorsystem
Undervisning i digitalteknik där man lär sig busstillkopplingar och programmering av kringutrustning
Tips för montering och design: 8155P använder en multiplexad adress-/databus, så säkerställ att styrsignalerna (såsom ALE - Address Latch Enable) är korrekt anslutna så att kretsen känner igen processorens adresser och data i rätt ordning. Eftersom det är en multifunktionskrets måste dess register (som kommand-/statusregister) initialiseras programmässigt innan I/O-portar eller timer kan användas. Använd en 100 nF avkopplingskondensator nära kretsen för att säkerställa en stabil driftspänning.
