3,5-siffrig LCD A/D-omvandlare DIL-40 (ICL7136)
ICL7136 är en mycket lågströmsförbrukande 3,5-siffrig A/D-omvandlare som är speciellt utformad för att styra en LCD-skärm direkt. Den är en populär komponent i batteridrivna mätinstrument, såsom digitalmultimetrar, där lång batteritid är en kritisk faktor.
ICL7136 (tillverkare bland annat Intersil / Renesas / motsvarande) innehåller en integrerad LCD-drivrutin, A/D-omvandlare (dual-slope), referenspänningskälla samt klockgenerator. Eftersom kretsen är optimerad för att fungera med mycket låg ström klarar den att fungera lång tid även med ett enda 9 V-batteri. Det 40-stiftade DIL-paketet möjliggör enkel integrering på prototypkort och färdiga kretskort.
Denna krets är ett klassiskt val för elektronikdesignern när man vill realisera en noggrann och lågströms numerisk visning för en analog storhet, såsom spänning, ström eller temperatur.
Viktigaste egenskaper:
Integrerad LCD-drivrutin: Styr direkt en 3,5-siffrig 7-segments LCD-display.
Mycket låg strömförbrukning: Optimerad för batteridrivna enheter (typiskt under 10 µA strömförbrukning).
Dual-Slope-omvandlingsteknik: Ger hög störningsimmunitet (särskilt mot 50/60 Hz nätstörningar) och god noggrannhet.
Noggrann referens: Inbyggd referenspänningskälla minimerar behovet av externa komponenter.
Automatisk nollpunkt och polaritet: Känner automatiskt av insignalfas och hanterar nollningen.
Tekniska data:
Beställkod / Produktkod: ICL7136
Produkttyp: 3,5-siffrig A/D-omvandlare (med LCD-drivrutin)

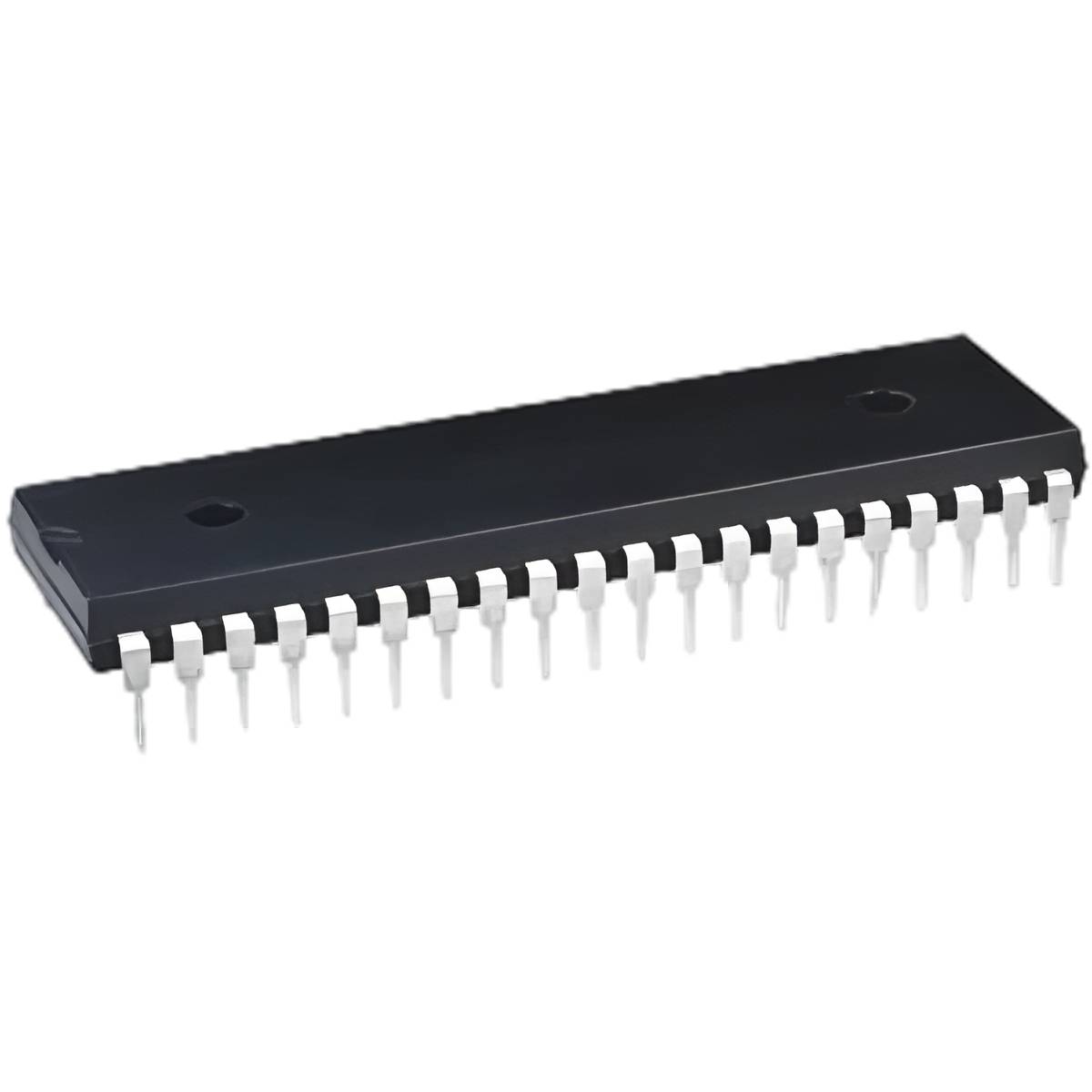

Kapslingstyp: DIL-40 (40-pin, genomgående montering)
Tillverkare: Intersil / Renesas / motsvarande
Typiska användningsområden:
Digitalmultimetrar (DMM)
Batteridrivna laboratorieinstrument
Numeriska visningsenheter för sensorer (temperatur, tryck, spänning)
Portabla mätsystem
Statusdisplayer i automationssystem
Tips för montering och design: ICL7136 är en känslig analog komponent, så i layoutdesignen bör man undvika att blanda analoga och digitala signalledningar för att minimera brus. Använd högkvalitativa, lågligande kondensatorer i integratorkretsen (vanligen polypropen- eller mylar-typ) för att bibehålla mätprecisionen. Kom också ihåg att koppla LCD-skärmens bakplatta (Backplane, BP) direkt till motsvarande stift på ICL7136, så att segmentspänningen för LCD:n förblir växelspänningsliknande, vilket förhindrar snabb skada på LCD-elementet.
