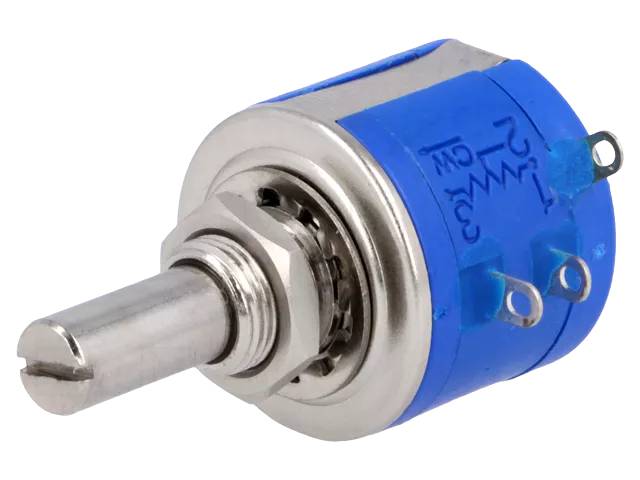

Multivändningspotentiometer 10 varv (3540)

3540-seriens potentiometer från SR Passives är en panelmonterad, trådindragen (wirewound) precisionspotentiometer, avsedd för styrningsapplikationer där noggrannhet och hög tillförlitlighet är avgörande. Typiska användningsområden är mätning av linjärt avstånd, vinkel eller vridning i produktionsutrustning.

Konstruktion och material: Höljet är 7/8 tum runt, axel och bussning i metall. Konstruktionen är 10-varvig (multivändning), vilket möjliggör mycket hög upplösning jämfört med enkelturs potentiometrar. Skyddsklass IP40.

Elektriska egenskaper: Resistansområde 100 Ω – 100 kΩ, tolerans ±5 % och oberoende linearitet ±0,25 %. Effektiv elektrisk varvvinkel 3600° (+10°/-0°). Märkeffekt 2 W och temperaturkoefficient ±50 ppm/°C. Absolut minimiresistans 1 Ω eller 0,1 % (det som är störst), och brus högst 100 Ω ENR.

Miljöbeständighet: Drifttemperaturområde -40…+125 °C. Serien erbjuds även med valfria tillbehör, såsom mittanslutning (center tap), bakre axelutskott och AR-liitinkorvake.

Användningsområden: Särskilt lämplig för precisionsstyrning i mätinstrument, servosystem och positionsmätning på produktionslinjer där hög upplösning och långsiktig noggrannhet krävs.

Tekniska data:

• SKU / artikelkod: 3540
• Tillverkare: SR Passives
• Komponenttyp: multivändningspotentiometer, trådindragen (wirewound), panelmonterad
• Antal varv: 10
• Resistansområde: 100 Ω – 100 kΩ
• Tolerans: ±5 %
• Oberoende linearitet: ±0,25 %
• Effekt: 2 W
• Temperaturkoefficient: ±50 ppm/°C
• Elektrisk varvvinkel: 3600° (+10°/-0°)
• Driftstemperatur: -40…+125 °C
• Skyddsklass: IP40
• Kåpstorlek: 7/8" (rund)
• Axel/bussning: metall
