Multivrids potentiometer 3 varv (3547S)

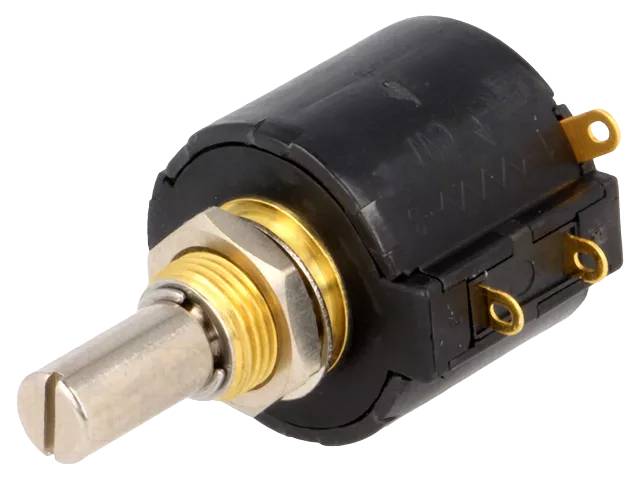

Bourns tillverkade 3547-seriens potentiometer är en 3-varvs (multi-turn) precisionspotentiometer, särskilt utformad för HMI- och MMI-applikationer (människa-maskin-gränssnitt). Konstruktionen tål sidobelastning och finns både i enkel- och dubbelutförande, samt med bussning- eller servomotorfäste.
Konstruktion och material: Denna version med typkod "S" använder ett trådvindat (wirewound) resistivt element. Axel finns i förnicklad mässing eller rostfritt stål, bussning i mässing eller brons. Kontakterna är guldbelagda lödöra. Skyddsklass är IP50.
Elektriska egenskaper: Resistansområde är 1 kΩ – 50 kΩ, tolerans ±3 % och oberoende linjäritet ±0,25 % (valfritt ±0,20 %). Effektivt elektriskt varv är 1080° (+10°/-0°). Max glidkontaktström vid 5 kΩ är 20 mA. Dielektrisk uthållighet vid havsnivå är minst 1000 VAC, och isolationsresistans minst 1000 MΩ (500 VDC). Märkeffekt är 1 W (+70 °C), sjunkande till 0 W vid +125 °C.
Miljöbeständighet och tillförlitlighet: Driftstemperaturområde är -40…+125 °C (dynamiskt) eller -55…+125 °C (statisk). Temperaturkoefficient är ±50 ppm/°C. Komponenten tål 15 G vibration och 100 G stöt (glidkontaktens upphopp mindre än 0,1 ms). Belastningslivslängd (1000 h, +70 °C) medför mindre än ±2 % förändring i resistans. Rotationslivslängd utan belastning upp till 750 000 varv (belastad 600 000 varv, MIL-PRF-12934).
Mekaniska egenskaper: Mekanisk varvvinkel är 1080° (+10°/-0°), spel (backlash) högst 1,0°. Brolstyrka är minst 53 N-cm. Start-/drivmoment är högst 0,5 N-cm, och kopplingsmoment (clutch) 1,0–4,2 N-cm. Fästmoment är högst 170–200 N-cm. Vikt är ca 18 g (enkel) eller 34 g (dubbel).
Standarder: Produkten är RoHS-kompatibel (direktiv 2015/863).
Tekniska uppgifter:
- SKU / beställningskod: 3547S
- Tillverkare: Bourns Inc.
- Modell: 3547 (3-varvs)
- Elementtyp (S): trådvindad (wirewound)
- Resistansområde: 1 kΩ – 50 kΩ
- Tolerans: ±3 %
- Oberoende linjäritet: ±0,25 % (option ±0,20 %)
- Effekt (+70 °C): 1 W
- Temperaturkoefficient: ±50 ppm/°C
- Dielektrisk uthållighet: ≥1000 VAC
- Isolationsresistans: ≥1000 MΩ (500 VDC)
- Elektrisk/mekanisk varvvinkel: 1080° (+10°/-0°)
- Drifttemperatur (dynamisk/statisk): -40…+125 °C / -55…+125 °C
- Rotationsbeständighet (obelastad): 750 000 varv
- IP-klassificering: IP50
