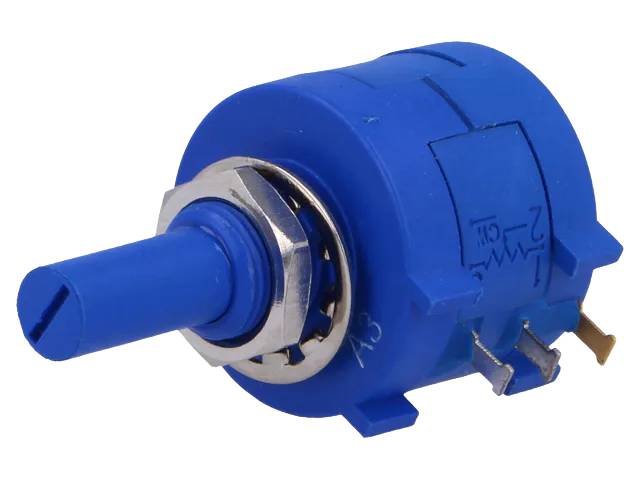

Flervarvs potentiometer 10 varv (3590)

3590-seriens potentiometer från SR Passives är en 7/8 tum lindad trådviklad 10-varvs precisionspotentiometer, avsedd för noggrann inställning i industriella roterande och linjära ställdon samt HMI-gränssnitt (Human Machine Interface).

Konstruktion och material: Chassit är helt förseglat (fully sealed body), bussningsmonterat, och finns med plast- eller metallaxel. Anslutning sker med lödöron. Skyddsklass IP40.

Elektriska egenskaper: Märkbelastning 2 W (+40 °C, spänningen begränsad av effekttapp eller 450 VAC, det som är lägst). Resistans-tolerans ±5 % och temperaturkoefficient ±50 ppm/°C. Dielektrisk genombrottsspänning vid havsnivå minst 1500 VAC (MIL-STD-202, metod 301), och isolationsresistans minst 1000 MΩ (500 VDC). Upplösning typiskt 0,020–0,110 % beroende på resistansvärdet. Max varvtal 200 RPM.

Mekaniska egenskaper: Total varvvinkel 3600° (10 hela varv). Konfiguration kan kopplas samman som flera enheter (ganging), högst 1 kopp maximalt.

Användningsområden: Lämplig för styrning av industriella roterande och linjära ställdon samt HMI-paneler där noggrann, reproducerbar justering krävs.

Tekniska data:

• SKU / beställningskod: 3590
• Tillverkare: SR Passives (Bourns-kompatibel 3590-serie)
• Komponenttyp: flervarvs potentiometer, trådlindad (wirewound)
• Antal varv: 10
• Effekt (+40 °C): 2 W
• Tolerans: ±5 %
• Temperaturkoefficient: ±50 ppm/°C
• Dielektrisk genombrottsspänning: ≥1500 VAC
• Isolationsresistans: ≥1000 MΩ (500 VDC)
• Total varvvinkel: 3600°
• Max. varvtal: 200 RPM
• Höljesstorlek: 7/8"
• IP-klass: IP40
• Anslutning: lödöron
