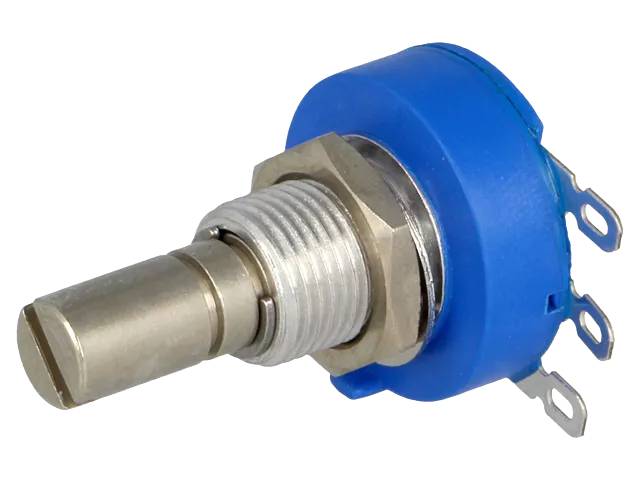

Cermet-potentiometer 2W (3852A)
Modellen 3852 från Bourns är en 3/4-tums (19,05 mm) enkelvarvs panelpotentiometer med cermet-element. Modellen erbjuder god upplösning och ett brett resistansområde i ett litet, lågt monterat hölje.
Konstruktion och material: Det resistiva elementet är av cermet-material. Anslutningstypen är lödförlängning (här avser typkoden "A" en linjär ±10 % taper). Terminalerna är antingen PC-stift eller lödförlängningar, och flera axel-/hylskonfigurationer finns tillgängliga. Leveransen inkluderar låsbricka och monteringsmuttr.
Elektriska egenskaper: Standard resistansområde är 100 Ω – 1 MΩ (linjära taper) eller 1 kΩ – 1 MΩ (audio taper). Total resistanstolerans är ±5 % eller ±10 %. Oberoende linjäritet är ±5 % (A- och H-taper). Effektiv elektrisk vridningsvinkel är 250° ±5° (linjär) eller 225° ±5° (audio). Märkströmförmåga vid +70 °C är 2 W (linjär) eller 1 W (audio), minskande till 0 W vid +125 °C. Dielektrisk genomslagsstyrka är minst 900 VAC vid havsnivå, och isolationsresistans minst 1000 MΩ (500 VDC).
Miljöbeständighet och tillförlitlighet: Driftstemperaturområde är -1…+125 °C och lagringstemperatur -65…+150 °C. Temperaturkoefficient är ±150 ppm/°C. Komponenten tål vibrationer på 20 G och stötar på 100 G (ändring i totalresistans ≤±2 %). Belastningslivslängd är 1000 timmar (ändring i resistans ≤±3 %), och rotationshållbarhet utan belastning är 20 000 varv (ändring i resistans ≤±5 % eller 5 Ω). Fuktbeständighet (MIL-STD-202, metod 103) ger mindre än ±2 % resistansförändring. Skyddsklass är IP40.
Mekaniska egenskaper: Brottmoment är 56,5 N-cm. Mekanisk vridningsvinkel är 280° ±5°. Drift-/vridmoment är 0,35–4,23 N-cm (beroende på hylstyp). Monteringsmoment är högst 1,7–2,0 N-m. Vikt är högst 30 g (enkel sektion).
Användningsområden: Lämplig för finjustering i kretskort- eller panelmontage, till exempel kalibrering av mätinstrument och trimning av styrkretsar.
Tekniska data:
- SKU / beställningskod: 3852A
- Tillverkare: Bourns Inc.
- Modell: 3852 (3/4" enkelvarv cermet)
- Taper/tolerans (A): linjär ±10 %
- Resistansområde: 100 Ω – 1 MΩ (linjär)
- Oberoende linjäritet: ±5 %
- Effekt (+70 °C, linjär): 2 W
- Temperaturkoefficient: ±150 ppm/°C
- Dielektrisk genomslagsstyrka: ≥900 VAC (havnivå)
- Isolationsresistans: ≥1000 MΩ (500 VDC)
- Elektrisk vridningsvinkel: 250°±5°
- Mekanisk vridningsvinkel: 280°±5°
- Driftstemperatur: -1…+125 °C
- Lagringstemperatur: -65…+150 °C
- Rotationshållbarhet: 20 000 varv
- Belastningslivslängd: 1000 h
- IP-klass: IP40
- Vikt: högst 30 g
- Anslutning: lödförlängning eller PC-stift
- Standardmärkningar: RoHS (2015/863)
