40106BM – Texas Instruments, 6-kanalig Schmitt-trigger-inverter, CMOS, SO14

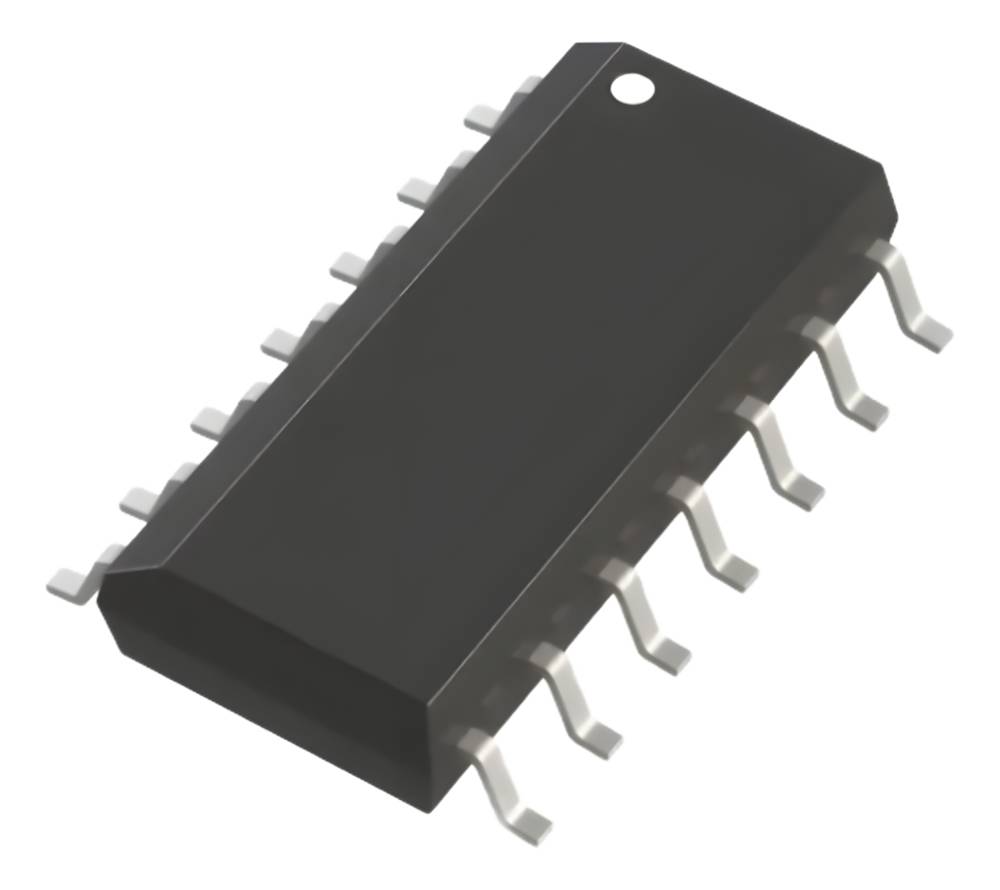

CD40106BM är en hex-inverterkrets från Texas Instruments CD4000B-familj. Sex oberoende NOT-portar är integrerade i ett enda SO14-kapsel, och varje ingång är försedd med en Schmitt-trigger. Kretsen är avsedd för SMD-montering och kapseln är av plast/epoxi.
Schmitt-triggeringångarna ger hysteres, så en långsam eller brusig insignals kan omvandlas till en ren digital signal utan studs orsakade av störningar. Därför lämpar sig kretsen väl för signalbehandling, rensning av kontakt- och sensorsignaler, RC-oscillatorer, pulsformning och enkla klockkretsar. Utgångsstadiet är av push-pull-typ.
Tack vare CMOS-teknik är strömförbrukningen låg. Driftspänningsintervallet är brett, 3–18 V DC, så kretsen fungerar både i lågspänningsmiljöer och i traditionella 5 V, 10 V och 15 V logikmiljöer. Enligt tillverkarens uppgifter är framryckningstiden med 50 pF belastning högst 280 ns vid 5 V, 140 ns vid 10 V och 120 ns vid 15 V.
Drifttemperaturområdet -55…+125 °C täcker kraven för industriell och vid temperaturdrift. Kretsen är RoHS-kompatibel och blyfri (ytbehandlingskod e4). Fuktighetsklass är MSL 1 och högsta reflow-peaktemperatur är 260 °C, vilket gör komponenten lämplig för blyfri reflow-lödning.
Tekniska data
- Beställningskod: 40106BM
- Tillverkarnummer: CD40106BM
- Tillverkare: Texas Instruments
- Komponenttyp: digital logikkrets, port NOT (inverter)
- Ingångstyp: Schmitt-trigger
- Antal kanaler: 6 (hexa)
- Logikfamilj: CD4000 (4000B-serien)
- Teknik: CMOS
- Utgångstyp: push-pull
- Driftspänning: 3…18 V DC
- Fördröjning (CL = 50 pF): 280 ns @ 5 V / 140 ns @ 10 V / 120 ns @ 15 V
- Drifttemperatur: -55…+125 °C
- Montering: SMD
- Kapsel: SO14 (SOIC-14)
- Kapsellängd: 8,65 mm
- Kapselhöjd (max): 1,75 mm
- Fuktighetsklass: MSL 1
- Reflow-peaktemperatur: 260 °C
- Standarder: RoHS-kompatibel (2011/65/EU)
- Tullkod (TARIC): 8542 39 90 00
Motsvarande produkter: Funktionellt liknande är till exempel 74HC14 (hexa-Schmitt-inverter), men dess driftspänningsintervall är smalare (2–6 V), så den är inte direkt utbytbar i alla 3–18 V-applikationer. Andra inverterare och buffrar från CD4000B-familjen finns i kategorin Logikkretsar.
