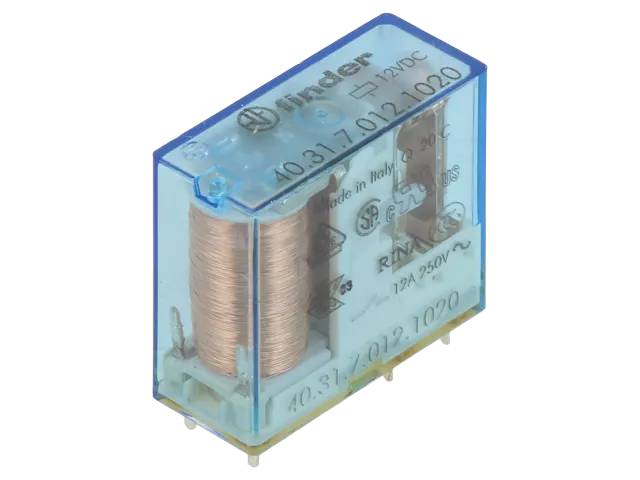

Kretskortrelä 1 växlande kontakt 10A (40.31)

Tillverkad av Finder S.p.A. (Italien) är 40.31 ett kompakt effektrelä för montering direkt på kretskort eller i sockel. Serien lämpar sig i stor utsträckning för bl.a. kontrollpaneler, eldistributionscentraler, automationsapplikationer och medicinsk utrustning.

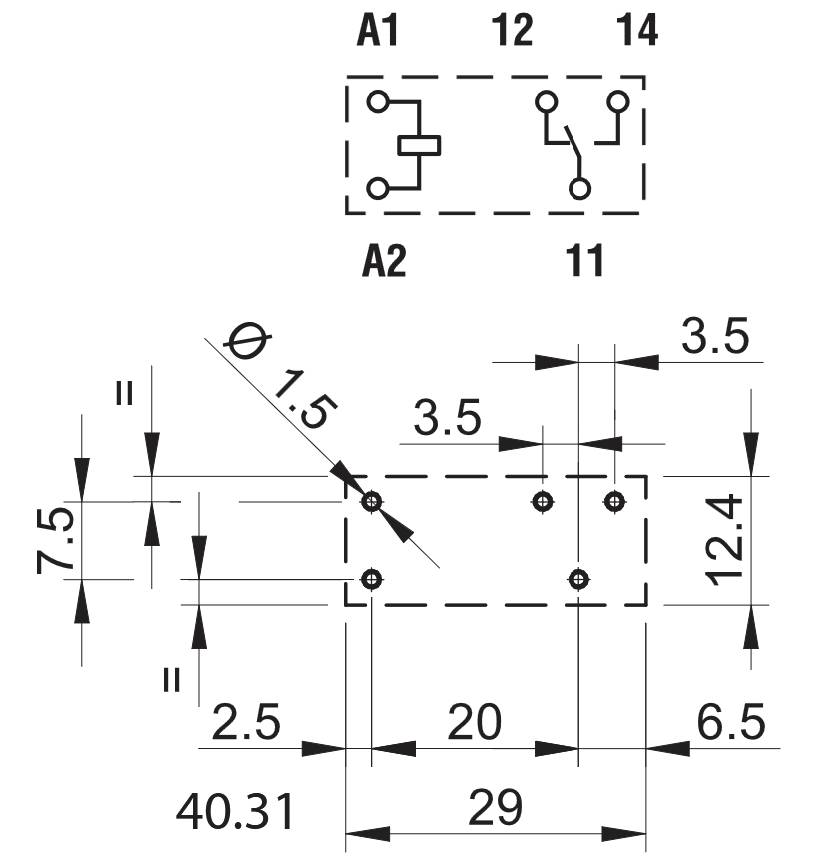

Konstruktion och material: Kontaktkonfigurationen är 1 CO (en växlande kontakt, SPDT). Stiftavståndet är 3,5 mm (kretskortsmontering) eller 5,0 mm (kretskort- eller sockelmontering, modell 40.51). Standardkontaktmaterialet är AgNi (silver-nickel), och kadmiumfritt kontaktmaterial finns som tillval. Det finns 8 mm krypavstånd/luftspalt mellan spole och kontakter samt 6 kV (1,2/50 µs) isolering. Miljöskydd är RT II (rinnsäkert, standard) eller RT III (tvättbart, tillval).

Elektriska egenskaper: Märkström är 12 A som kretskortsmontering (10 A i sockel), toppström 20 A. Märkspänning är 250 V AC (inkoppling upp till 400 V AC). Märkbelastning i AC1-klass är 3000 VA, i AC15-klass (230 VAC) 1000 VA. Effekt för enfasmotor (230 VAC) är 0,55 kW. DC1-brytförmåga är 12 A (30 V), 0,6 A (110 V) eller 0,25 A (220 V). Minsta brytbelastning är 300 mW (5V/5mA).

Spolegenskaper: Märkspänning AC är 6–240 V (50/60 Hz), DC 5–125 V (flera olika kodalternativ). Märkeffekt är 1,2 VA (AC) / 0,65 W (DC) / 0,5 W (känslig DC).

Hållbarhet och tillförlitlighet: Mekanisk livslängd är 10 miljoner brytningar, elektrisk livslängd vid märkbelastning (AC1) 200 000 brytningar. Inkopplings-/släpptid är 7/3 ms (10/3 ms för känslig version). Omgivningstemperaturområde är -40…+85 °C. Dielektrisk styrka mellan öppna kontakter är 1000 VAC.

Användningsområden: Lämplig för industriella styrkretsar, eldistributionscentraler, dörr- och portöppnare, gardin-/jalusiautomation, varuautomater och elektroniska kretskort.

Tekniska data:

• SKU / beställningskod: 4031
• Tillverkarens produktkod: 40.31
• Tillverkare: Finder S.p.A.
• Produktserie: 40-serien
• Komponenttyp: kretskortrelä
• Kontaktkonfiguration: 1 CO (SPDT)
• Märkström (kretskort/sockel): 12 A / 10 A
• Toppström: 20 A
• Märkspänning: 250 V AC (inkoppling maks. 400 V)
• Märkbelastning AC1: 3000 VA
• Kontaktmaterial: AgNi (standard)
• Stiftavstånd: 3,5 mm
• Mekanisk livslängd: 10 × 10⁶ brytningar
• Elektrisk livslängd (AC1): 200 × 10³ brytningar
• Inkopplings-/släpptid: 7/3 ms
• Omgivningstemperatur: -40…+85 °C
• Isolering (spole–kontakt): 6 kV (1,2/50µs), 8mm
• Miljöskydd: RT II (standard) / RT III (tillval)
• Standard: EN 61810-1
