Kretskortrelä 2 växlande kontakter 8A (40.52.)

Kretskortrelä 2 växlande kontakter 8A (40.52.) Kretskortrelä 2 växlande kontakter 8A (40.52.)

Kretskortrelä 2 växlande kontakter 8A (40.52.)

Datablad
SKU#: 4052
Omedelbart tillgänglig

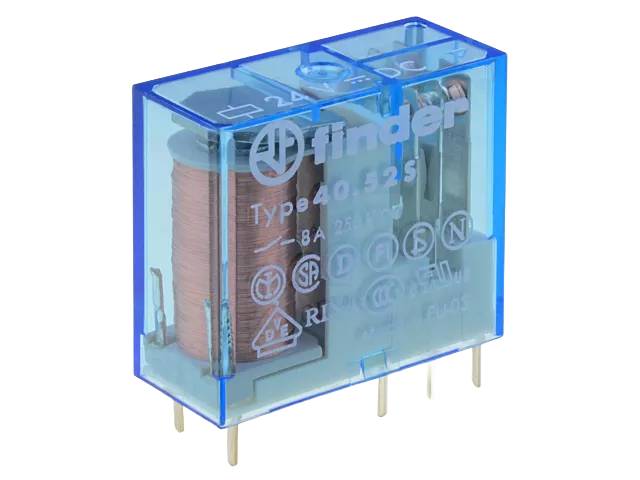

Kretskortrelä med 2 växlande kontakter 8A (40.52) är Finder S.p.A:s relä i 40-serien, två växlande kontakter (DPDT), stiftavstånd 5,0 mm, passar även för sockelmontering.

Produktbeskrivning

Kretskortrelä 2 växlande kontakter 8A (40.52)

Finder S.p.A:n (Italia) tillverkade 40.52 är ett tvåpoligt (2 CO, DPDT) kretskortrelä som möjliggör samtidig växling av två separata kretsar med ett relä. Reläet kan monteras direkt på kretskort eller i en hölje av 95-serien.

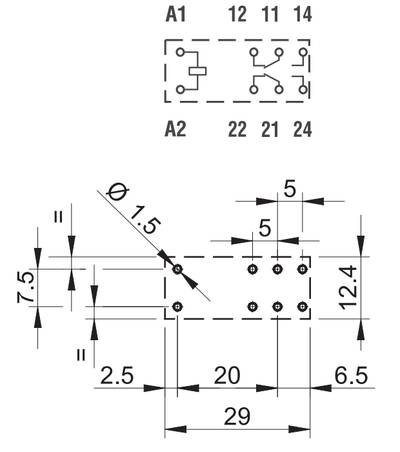

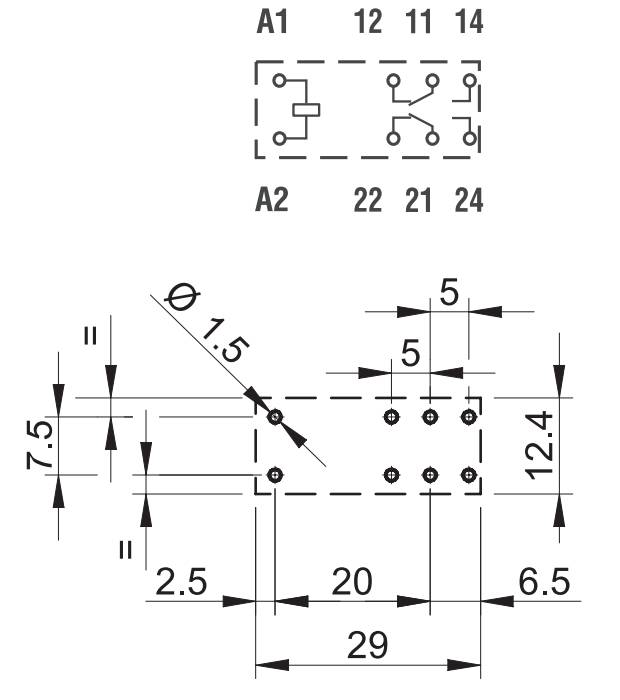

Uppbyggnad och material: Kontaktkonfigurationen är 2 CO (två växlande kontakter, DPDT). Stiftsavståndet är 5,0 mm. Standard kontaktmaterial är AgNi (silver-nickel); med AgSnO₂-kontakter är toppströmmen upp till 60 A / 5 ms. Det finns grundisolation mellan kontakterna (40.52), överspänningskategori II, nominell impulsspänning 2,5 kV och dielektrisk styrka 2000 VAC.

Elektriska egenskaper: Märkströmmen är 8 A, toppström 15 A (eller 60 A/5ms med AgSnO₂-kontakter). Märkspänningen är 250 V AC (koppling upp till 400 V AC). Märklast i AC1-klass är 2000 VA, i AC15-klass (230 VAC) 750 VA. Effekt för enfasmotor (230 VAC) är 0,37 kW. DC1-brytförmåga är 8 A (30 V), 0,6 A (110 V) eller 0,25 A (220 V).

Spolens egenskaper: Märkspänning AC är 6–240 V (50/60 Hz), DC 5–125 V.

Hållbarhet och pålitlighet: Mekanisk livslängd är 10 miljoner operationer, elektrisk livslängd vid märklast (AC1) 100 000 operationer. Operera-/släppningstid är 7/3 ms (12/4 ms känslig version). Omgivningstemperaturområde är -40…+85 °C. Förlusteffekt vid märkström är 2 W.

Användningsområden: Lämpligt för applikationer där samtidig växling av två separata kretsar krävs – till exempel för styrning av dubbla belastningar i industriella kontrollpaneler och automationsapplikationer.

Tekniska data:

  • SKU / beställningskod: 4052
  • Tillverkarens produktkod: 40.52
  • Tillverkare: Finder S.p.A.
  • Produktserie: 40-serien
  • Komponenttyp: kretskortrelä
  • Kontaktkonfiguration: 2 CO (DPDT)
  • Märkström: 8 A
  • Toppström: 15 A (60 A/5ms med AgSnO₂)
  • Märkspänning: 250 V AC (koppling max. 400 V)
  • Märklast AC1: 2000 VA
  • Kontaktmaterial: AgNi (standard) / AgSnO₂ (option)
  • Stiftsavstånd: 5,0 mm
  • Mekanisk livslängd: 10 × 10⁶ operationer
  • Elektrisk livslängd (AC1): 100 × 10³ operationer
  • Operera-/släppningstid: 7/3 ms
  • Omgivningstemperatur: -40…+85 °C
  • Standard: EN 61810-1
