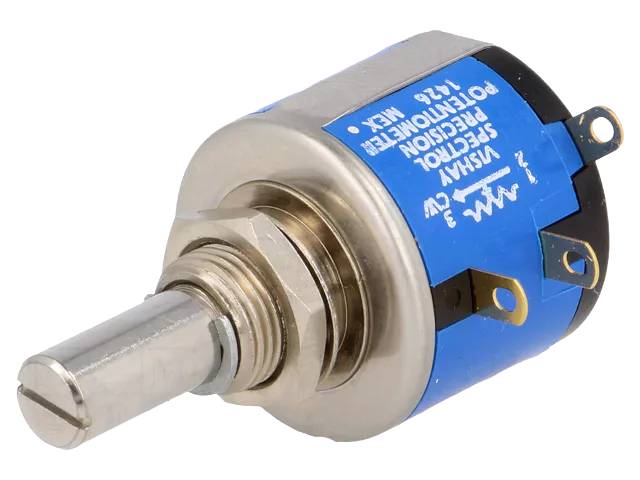

Modell 534, tillverkad av Vishay Spectrolin, är en trådviklad precisionspotentiometer med 10 varv och 7/8 tum (22,2 mm) (familj: modellerna 533/534/535 med 3/10/5 varv). Konstruktionen finns med både bussning- och servomotorfäste.

Konstruktion och material: Höljet finns antingen med glidlager (bussningsmontage) eller kullager (servomontage). Metrisk axel finns, liksom bakre axelutdrag och stödlager. Färgen är svart (USA-marknad) eller blå (andra regioner). Dubbelkonfiguration och samkoncentriska axlar finns, liksom hög vridmoment, mittkran och glidekoppling på begäran.

Elektriska egenskaper: Resistansområde är 100 Ω – 100 kΩ (standardvärden; kapacitetsområde upp till 10 Ω – 200 kΩ). Standardtolerans är ±5 % (noggrannare toleranser tillgängliga upp till ±1 %). Oberoende linearitet är ±0,25 %. Elektrisk och mekanisk rotationsvinkel är 3600° (+10°/-0°). Märkeffekt är 2,0 W (+70 °C). Temperaturkoefficient är 20 ppm/°C (standardvärden, endast trådelement). Isoleringsresistans är minst 1000 MΩ (500 VDC), och dielektrisk hållfasthet minst 1000 VRMS (60 Hz). Brus är 100 Ω ENR.

Mekaniska egenskaper: Startmoment är högst 0,5 oz-in (36 g-cm, 1 sektion) eller 0,9 oz-in (65 g-cm, 2 sektioner); driftmoment är 0,4 / 0,7 oz-in respektive. Brottmoment är 75 oz-in (5,4 kg-cm, statiskt). Vikt är högst 21,3 g (1 sektion) eller 35,4 g (2 sektioner). Ganging (flera sektioner) upp till 2 sektioner.

Miljöbeständighet och tillförlitlighet: Driftstemperaturområde är -55…+125 °C. Vibrationsbeständighet är 15 G (upp till 2000 Hz), stötbeständighet 50 G. Roteringsbeständighet är 1 000 000 varv (bussningsmontage) eller >1 000 000 varv (servomontage). Belastningslivslängd är 900 timmar.

Standarder: Materialklassificeringsinformation följer Vishays RoHS-efterlevnadspolicy (direktiv 2011/65/EU).

Tekniska data:

• SKU / beställningskod: 534
• Tillverkare: Vishay Intertechnology (Vishay Spectrol)
• Modell: 534 (10 varv; syskonmodeller 533=3 varv, 535=5 varv)
• Komponenttyp: multivarvspotentiometer, trådviklad
• Antal varv: 10
• Resistansområde (standard): 100 Ω – 100 kΩ
• Tolerans (standard): ±5 %
• Oberoende linearitet: ±0,25 %
• Effekt (+70 °C): 2,0 W
• Temperaturkoefficient: 20 ppm/°C
• Isoleringsresistans: ≥1000 MΩ (500 VDC)
• Dielektrisk hållfasthet: ≥1000 VRMS
• Elektrisk/mekanisk rotationsvinkel: 3600° (+10°/-0°)
• Driftstemperatur: -55…+125 °C
• Vibrationsbeständighet: 15 g (2000 Hz)
• Stötbeständighet: 50 g
• Roteringsbeständighet (bussning/servo): 1 000 000 / >1 000 000 varv
• Belastningslivslängd: 900 h
• Hölje storlek: 7/8" (22,2 mm)
• Montering: bussning eller servo
• Standardmärkningar: RoHS (2011/65/EU)
