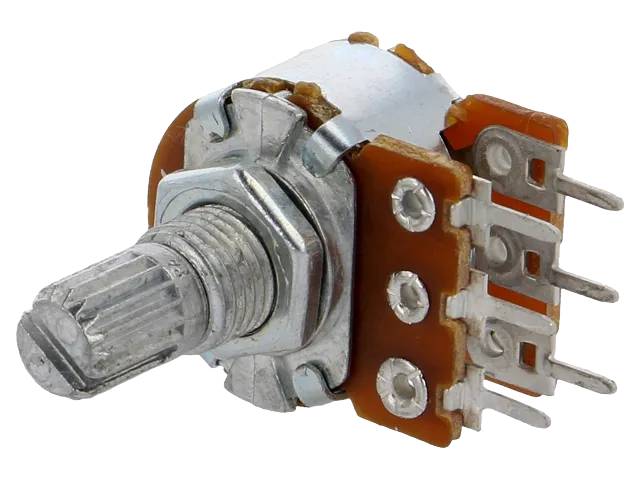

Kolpotentiometer för kretskort 6mm stereo (0,125W) (6MMP-2x)
SR Passives tillverkade stereoversionen (tandem) av ett kretsbordsmonterat kolpotentiometer kombinerar två resistiva sektioner på samma axel, vilket möjliggör samtidig justering av två kanaler (t.ex. vänster/höger ljudkanal) med en enkel ratt.
Byggnad och material: Det resistiva elementet är kol (carbon), i tandem. Konstruktionen är enkelsväng per sektion, och anslutningen görs med lödbar stift direkt för kretskortet.
Elektriska egenskaper: Resistansområde är 1 kΩ – 500 kΩ per sektion, tolerans ±20 %, och kurvor A och B finns tillgängliga. Spänningsbeständighet är 500 VAC (1 minut). Märkeffekt är 0,125 W för B-kurvan (0,063 W för andra kurvor) per sektion, och max driftspänning är 200 VAC (B-kurva) eller 150 VAC (andra kurvor). Isolationsresistans är minst 100 MΩ (500 VDC).
Mekaniska egenskaper: Total vridvinkel är 300° ±5°, och vridmoment 2–20 mN·m. Axelns hållfasthet mot stopp är över 6 kgf·cm. Vrid livslängd är 10 000 varv.
Miljöbeständighet: Driftstemperaturområde är -10…+60 °C.
Användningsområden: Särskilt lämplig för samtidig justering av stereovolym och andra tvåkanaliga signaler i kretsbordsmontering.
Tekniska uppgifter:
- SKU / beställningskod: 6MMP-2x
- Tillverkare: SR Passives
- Komponenttyp: kolpotentiometer, kretsbordsmonterad (PCB), stereo (2 sektioner)
- Resistansområde (per sektion): 1 kΩ – 500 kΩ
- Tolerans: ±20 %
- Resistanskurva: A / B
- Effekt (B-kurva / andra, per sektion): 0,125 W / 0,063 W
- Max. driftspänning (B-kurva / andra): 200 VAC / 150 VAC
- Spänningsbeständighet: 500 VAC (1 min)
- Isolationsresistans: ≥100 MΩ (500 VDC)
- Total vridvinkel: 300°±5°
- Vridmoment: 2–20 mN·m
- Vridlivslängd: 10 000 varv
- Driftstemperatur: -10…+60 °C
- Anslutning: genomplätering (kretsbordsmonterad)
