Kolmotståndspotentiometer för kretskort 6mm mono (0,125W) (6MMP)

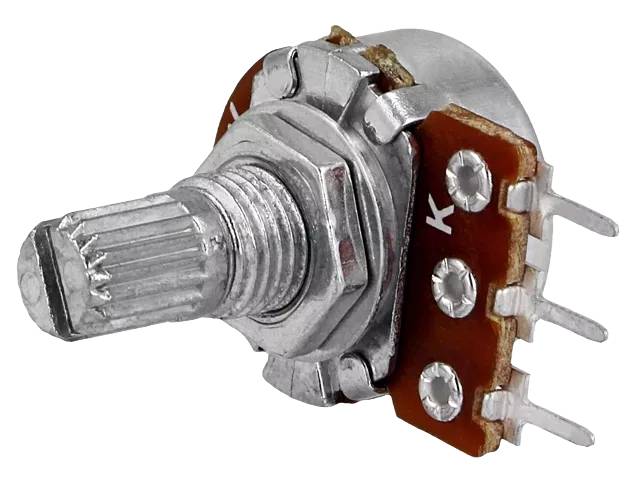

Kolmotståndspotentiometern från SR Passives är en för direkt lödning på kretskortet (PCB-monterad) envarvs justerbar potentiometer som lämpar sig för allmän analog justering i kompakt format.
Konstruktion och material: Resistivt element är av kol (carbon). Konstruktionen är envarvig, och anslutningarna utförs med pinnar för direkt lödning på kretskortet.
Elektriska egenskaper: Resistansområde är 1 kΩ – 500 kΩ, tolerans ±20 %, och kurvor finns i A och B. Spänningshållfasthet är 500 VAC (1 minut). Märkeeffekt är 0,125 W för B-kurvan (0,063 W för andra kurvor), och maximal arbetsspänning är 200 VAC (B-kurva) eller 150 VAC (andra kurvor). Rotationsbrus är under 100 mV. Restresistans är under 5 Ω (mellan stift 1–2) eller under 10 Ω (mellan stift 2–3). Isolationens resistans är minst 100 MΩ (500 VDC).
Mekaniska egenskaper: Total rotationsvinkel är 300° ±5°, och vridmoment 2–20 mN·m. Axelns stoppstyrka är över 6 kgf·cm, och drag-/tryckhållfasthet 60 N. Rotationslivslängd är 10 000 varv.
Miljöbeständighet: Driftstemperaturområde är -10…+60 °C.
Användningsområden: Lämplig för kretskortsmontage i konsumentelektronik, kontrollpaneler och andra applikationer där en kompakt potentiometer som kan lödas direkt på kretskortet behövs.
Tekniska data:
- SKU / beställningskod: 6MMP
- Tillverkare: SR Passives
- Komponenttyp: kolpotentiometer, kretskortsmonterad (PCB), envarvig
- Resistansområde: 1 kΩ – 500 kΩ
- Tolerans: ±20 %
- Resistanskurva: A / B
- Effekt (B-kurva / andra): 0,125 W / 0,063 W
- Max. arbetsspänning (B-kurva / andra): 200 VAC / 150 VAC
- Spänningshållfasthet: 500 VAC (1 min)
- Isolationens resistans: ≥100 MΩ (500 VDC)
- Total rotationsvinkel: 300°±5°
- Vridmoment: 2–20 mN·m
- Axelns stoppstyrka: >6 kgf·cm
- Drag-/tryckhållfasthet: 60 N
- Rotationslivslängd: 10 000 varv
- Driftstemperatur: -10…+60 °C
- Anslutning: genomplätering (kretskortsmontage)
