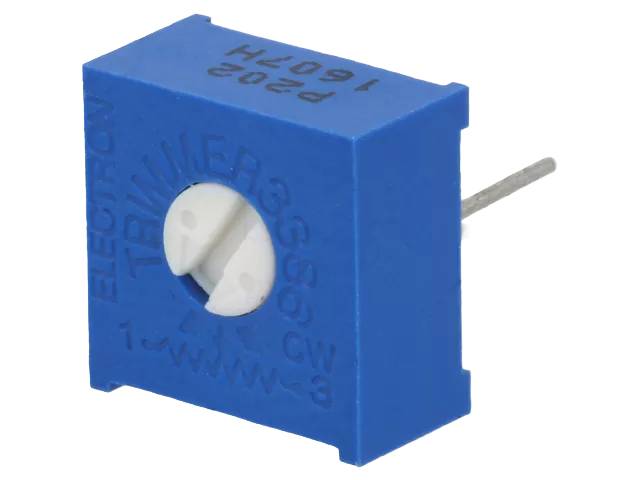

Cermet-trimmerpotentiometer horisontell modell (0,25W) (72P)
RKT-3386-seriens trimmerpotentiometer från SR Passives är en enkelvarvs, industriklassad tät (sealed) cermet-trimmer.
Konstruktion och material: Det resistiva elementet är av cermet-material. Konstruktionen är tätad för att skydda mot lödning och rengöringsprocesser. Effektivt justeringsområde är 260°.
Elektriska egenskaper: Resistansområdet är 10 Ω – 5 MΩ, standardtolerans ±10 % (±20 % för värdena 10, 20 och 2M Ω; ±0,25 % utan separat märkning för kontaktdelen). Absolut minimiresistans är ≤±1 %R eller 10 Ω. Märkeffekt är 0,5 W (+70 °C), avtagande till 0 W vid +125 °C (max. 300 V). Spänningshållfasthet är 640 VAC. Isoleringsresistans är ≥1 GΩ (500 VDC). Temperaturkoefficient är ±200 ppm/°C (±100 ppm/°C på beställning).
Mekaniska egenskaper: Startmoment är högst 35 mN·m. Standardförpackning är 50 st/rör.
Miljöbeständighet och tillförlitlighet: Driftstemperaturområde är -55…+125 °C. Vid temperaturväxlingstest (-55…+125 °C, 5 cykler) är resistansändringen högst ±2 %R. Stötskydd är 390 m/s² (4000 cykler, ΔR≤±1 %R). Elektrisk livslängd (0,5 W, 70 °C, 1000 h) orsakar högst ±(5 %R+0,1 Ω) förändring. Vridningshållfasthet är 200 varv (ΔR≤±(10 %R+0,5 Ω)).
Standarder: Produkten är RoHS-kompatibel.
Tekniska data:
- SKU / beställningskod: 72P
- Tillverkare: SR Passives
- Modell: RKT-3386 (RK3386), stilkod P
- Komponenttyp: cermet-trimmerpotentiometer, enkelvarv, tätad
- Resistansområde: 10 Ω – 5 MΩ
- Tolerans: ±10 % (±20 % för 10/20/2M Ω)
- Effekt (+70 °C): 0,5 W
- Spänningshållfasthet: 640 VAC
- Isoleringsresistans: ≥1 GΩ (500 VDC)
- Temperaturkoefficient: ±200 ppm/°C
- Effektivt justeringsområde: 260°
- Driftstemperatur: -55…+125 °C
- Vridningshållfasthet: 200 varv
- Startmoment: ≤35 mN·m
- Förpackning: 50 st/rör
- Standardmärkningar: RoHS
