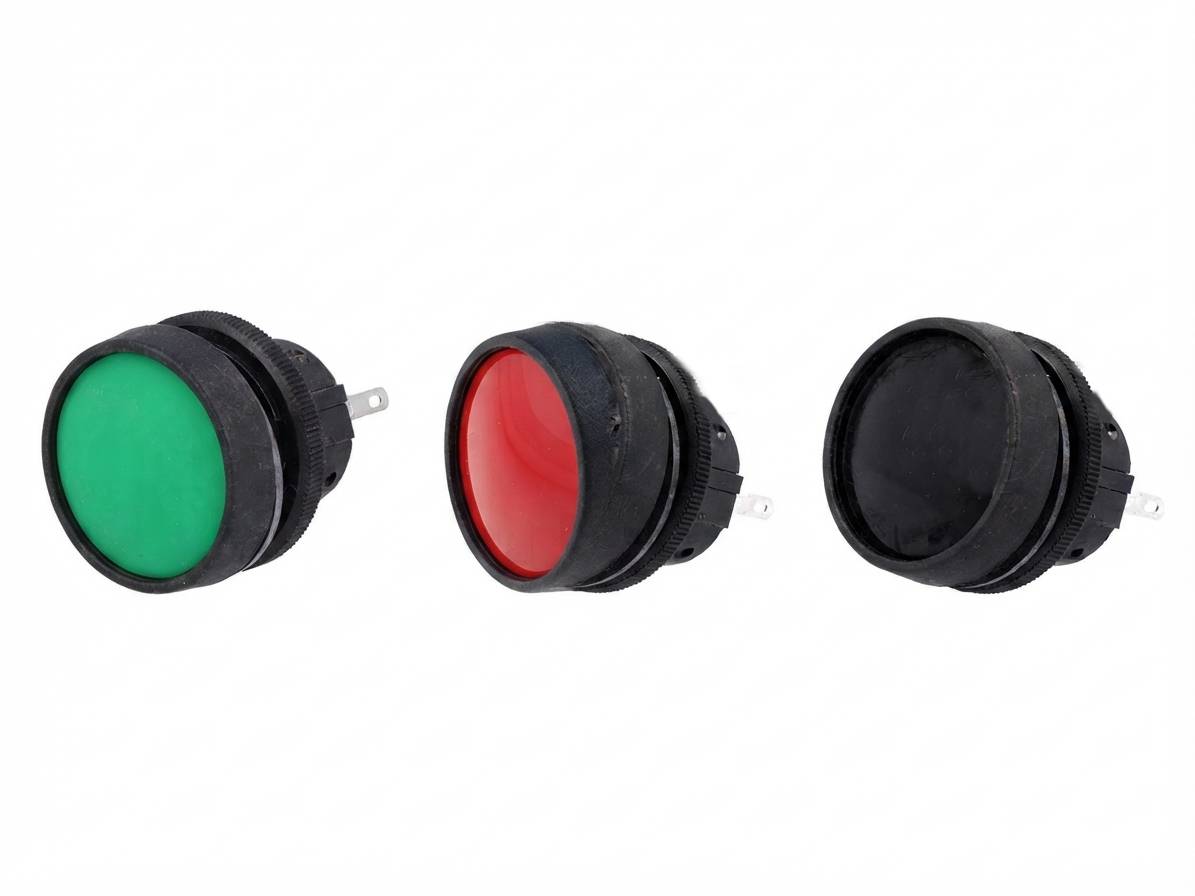

Knapp 1xON-(ON) 5A 250Vac/28Vdc IP67 (22,5mm)
ITW Switches-tillverkad knapp är avsedd för krävande miljöer och för montering i ett panelhål på 22,5 mm. Brytaren tätas från panelens framsida till skyddsklass IP67 med en tätningsring och uppfyller kraven i standarden BS 5420 (IEC 144). Knappens släta och flexibla, frostbeständiga framsida skyddar den inre mekanismen mot fukt, damm och kyla. Höljet är tillverkat av brandsäkert material (UL94 V-0). Panelmontering sker med en låsmutter (åtdragningsmoment 1,5–2,85 Nm) och maximal tillåten paneltjocklek är 4 mm. Anslutningar är löd- eller snäppkontakter.
Knappen är återfjädrande (momentary) och försedd med en växlande kontakt, kopplingskonfiguration 1xON-(ON) dvs SPDT. Mekanismen arbetar med snap action-principen, vilket garanterar snabb och säker kontaktväxling samt en kort studsningstid (under 5 ms). Växelkapaciteten är 5 A / 250 VAC och 28 VDC. Kontaktsresistansen är initialt högst 25 mΩ, isolationsresistansen minst 1 GΩ (500 VDC) och spänningshållfasthet 1 kV AC (1 min). Tryckresan är cirka 3,3 mm, driftkraft nominellt 12 N (maximalt 15,5 N) och livslängden minst en miljon operationscykler.
Tillåtet driftstemperaturområde är −40…+80 °C, varför knappen passar för utomhusbruk, livsmedels- och processindustri, fordon samt offentliga apparater och maskiner som utsätts för tvätt, fukt och frost.
Andra panelmonterade knappar från samma tillverkare finns i kategorin Tryckknappar (återfjädrande).
Tekniska data
- Produktkod (SKU): 7691
- Tillverkare: ITW Switches Ltd
- Typ: Knapp, återfjädrande (momentary), snap action
- Kontaktkonfiguration: 1xON-(ON), SPDT
- Växelkapacitet: 5 A / 250 VAC, 28 VDC
- Anslutning: Löd- / snäppkontakt
- Panelhål: 22,5 mm
- Paneltjocklek: högst 4 mm
- Åtdragningsmoment (låsmutter): 1,5–2,85 Nm
- Kontaktsresistans: ≤ 25 mΩ (initial)
- Isolationsresistans: ≥ 1 GΩ (500 VDC)
- Spänningshållfasthet: 1 kV AC, 1 min
- Tryckresan: ca 3,3 mm
- Driftkraft: nominell 12 N, högst 15,5 N
- Studstid: < 5 ms
- Livslängd: ≥ 1 000 000 cykler
- Skyddsklass: IP67 (panelens framsida, med tätningsring)
- Driftstemperatur: −40…+80 °C
- Höljesmaterial: brandsäkert plastmaterial, UL94 V-0
- Standarder: BS 5420 (IEC 144)
