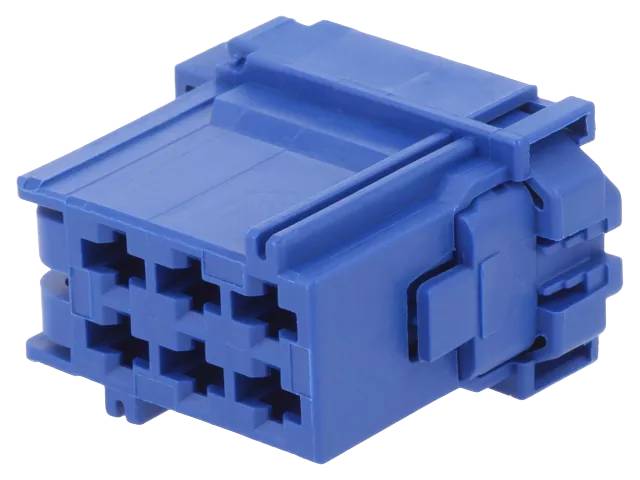

Kontaktinskal AMP MCP2.8 -serie för honkontakter 6-polig blå
AMP MCP 2.8-seriens kontaktinskal 8-968970-1 är TE Connectivitys fordonskontaktssystems 6-poliga honinskal, avsett för kabel-till-kabel-anslutningar. Honkontakterna i MCP 2.8-serien monteras i skalet med presskontakter, och det är avsett för kabelmontering (fritt hängande). Polavståndet är 5 mm. Den blå färgen hjälper till att skilja detta skal från andra skal i samma serie vid kabelhärvssammanställning, och motsvarande skal finns i andra färger och med andra polantal.
Skalet är tillverkat av glasfiberförstärkt plast (PA-GF), vilket ger god resistens mot mekaniska påfrestningar, temperaturväxlingar och kemikalier i fordonsmiljö. Kontaktuppsättningen är tvårads. Varje pol har sitt eget fack där honkontakten låses med ett låsflik. Skalet har en sekundär låsning (secondary locking device, TPA) som säkerställer att kontakten hålls på plats även om den primära låsningen skulle svikta. På så vis förblir kontakten på plats vid montering och vibrationer.
MCP-systemets tvådelade konstruktion separerar elektriska och mekaniska egenskaper, vilket stödjer hög strömkapacitet, pålitlig kontakt och hög vibrationsmotstånd. Skalet är obestämt (utan tätningar), så det lämpar sig för torra eller i övrigt skyddade monteringsmiljöer i fordon, arbetsmaskiner och industrienheter. MCP 2.8-seriens honkontakter passar i skalet, och motsvarande haninskal i serien med 2,8 mm passar som motstycke.
Tekniska data
- Tillverkare: AMP (TE Connectivity)
- Tillverkarens artikelnummer: 8-968970-1
- Produkserie: AMP MCP 2.8
- Typ: Kontaktinskal, hona (receptacle), kabel-till-kabel, kabelmonterad
- Antal poler: 6 (tvårad)
- Polavstånd: 5,00 mm (0,197")
- Färg: Blå
- Skalmaterial: PA-GF (glasfiberförstärkt polyamid)
- Anslutningstyp: Presskontakt (crimp)
- Låsning: Sekundär låsning (secondary locking device)
- Tätning: Oskyddad (ingen tätning)
- Kompatibla kontakter: AMP MCP 2.8-seriens honkontakter (kontaktbredd 2,8 mm)
- Användningsområden: Fordonsindustri, arbetsmaskiner, industrikablar
