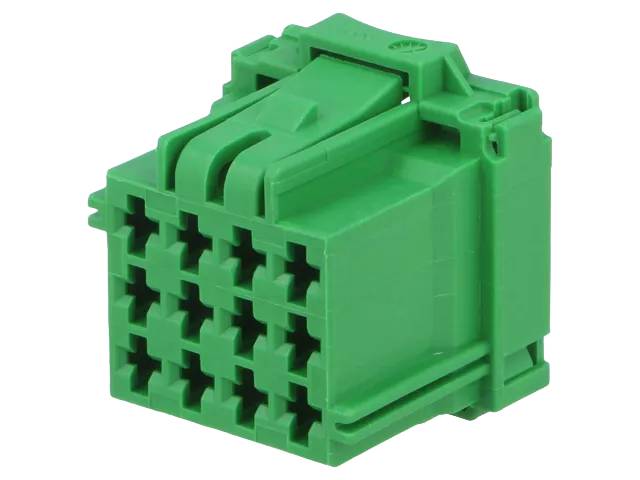

Kontaktkapsling AMP MCP2.8 -serie för hona 12-polig grön
AMP MCP 2.8-seriens kontaktkapsling 8-968972-1 är en 12-polig honkapsling i TE Connectivitys fordonskontaktssystem, avsedd för kabel-till-kabel-anslutningar. I kapslingen monteras MCP 2.8-seriens honkontakter med pressförbindning. Polavståndet är 5 mm och poluppställningen är 3-radig, så 12 poler ryms i ett kompakt hölje. Den gröna färgen hjälper att skilja denna kapsling från andra i samma serie vid kabelsatsmontering, och motsvarande kapslingar finns i andra färger och polantal.
Kapslingen är tillverkad av glasfiberförstärkt plast (PA-GF), vilket ger god motståndskraft mot mekanisk belastning, temperatursvängningar och fordonsmiljöns kemikalier. Varje pol har sin egen kammare där honkontakten låses med en låsflik. Kapslingen har en sekundär låsning (secondary locking device) som säkerställer att kontakten sitter kvar även om den primära låsningen skulle svika. På så vis förblir kontakten på plats vid installation och vibrationer.
MCP-systemets tvådelade konstruktion separerar elektriska och mekaniska egenskaper, vilket stödjer hög strömkapacitet, pålitlig kontakt och höga vibrationsnivåer. Kapslingen är ogenomförd (utan tätningar) och lämpar sig därför för torra eller i övrigt skyddade installationsmiljöer i fordon, arbetsmaskiner och industrienheter. Motsvarande kontakt för parning är den gröna 12-poliga 2,8 mm hannkapslingen 1-967627-1.
Tekniska data
- Tillverkare: AMP (TE Connectivity)
- Tillverkarens artikelnummer: 8-968972-1
- Produktserie: AMP MCP 2.8
- Typ: Kontaktkapsling, hona (receptacle), kabel-till-kabel, kabelförmonterad
- Antal poler: 12 (3-radig)
- Polavstånd: 5,00 mm (0,197")
- Färg: Grön
- Kapslingsmaterial: PA-GF (glasfiberförstärkt polyamid)
- Anslutningssätt: Presskontakt (crimp)
- Låsning: Sekundär låsning (secondary locking device)
- Tätning: Oskyddad (ingen tätning)
- Kompatibla kontakter: AMP MCP 2.8-seriens honkontakter (kontaktbredd 2,8 mm)
- Användningsområde: Fordonsindustri, arbetsmaskiner, industriella kabelsatsar
