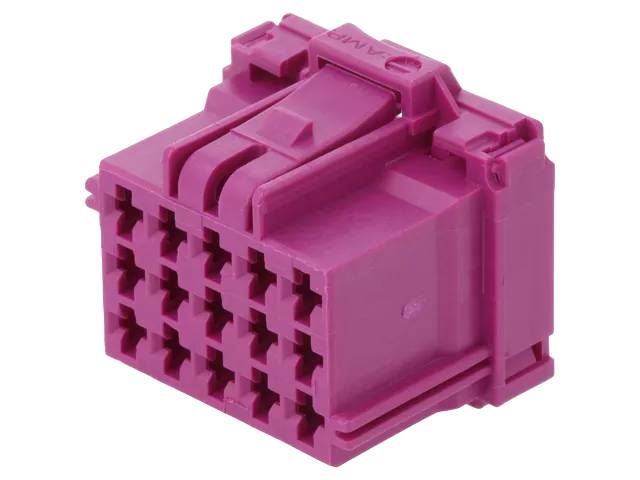

Hölje för kontakt AMP MCP 2.8 -serie för honkontakter 15-polig lila
AMP MCP 2.8 -seriens hölje 8-968973-1 är ett 15-poligt kåpa för honkontakter. Det är avsett för kabel-till-kabel-anslutningar i fordon och arbetsmaskiner. Stiftarrangemanget är i tre rader, stiften har 5 mm centrumavstånd och radavståndet är 5,5 mm. Höljet är gjort av glasfiberförstärkt PBT, som tål mekanisk belastning och temperaturskillnader väl. Färgen är lila. MCP-systemet är utformat för användningsområden där vibrationer och långvarig mekanisk belastning kan försämra kontaktkvaliteten.
Kontaktens primära låsning är utförd i själva kontakten. Höljet har dessutom en sekundär låsning som säkerställer att kontakterna hålls på plats. Kontakterna fästs på ledarna genom krimpning. Höljet levereras utan kontakter, så kontakter och ledare väljs enligt användningsområde.
Höljet är dimensionerat för 28 VDC spänning och passar 12 V- och 24 V-fordonsystem. Drifttemperaturområdet är -40…+120 °C. Strömbärigheten bestäms av de använda MCP 2.8 -kontakterna: enligt TE:s uppgifter kan MCP 2.8 -kontakter klara upp till 40 A och ledarstorleken är upp till 4,0 mm². Höljet är otätt (unsealed), så det är avsett för tillämpningar där kontakten inte utsätts för direkt vattenstråle eller nedsänkning, eller där fuktskydd åstadkoms på annat sätt.
Höljet passar MCP 2.8 -seriens honkontakter och motsvaras av ett hanhölje i MCP 2.8 -serien som rymmer stiftkontakter 2,8 × 0,8 mm. Från samma 15-poliga hölje finns även andra färgalternativ.
Tekniska data
- Tillverkare: AMP (TE Connectivity)
- Produktkod (MPN): 8-968973-1
- Tillverkarens benämning: MCP2.8 GEH 15P
- Produktserie: AMP MCP 2.8
- Typ: Hölje för honkontakter (receptacle), kabel-till-kabel
- Antal poler: 15
- Rader: 3
- Centroavstånd: 5 mm
- Radavstånd: 5,5 mm
- Färg: Lila
- Höljematerial: Glasfiberförstärkt PBT (PBT-GF)
- Kontaktfäste: Krimp, kontakter medföljer inte
- Riktningsspänning: 28 VDC (12 V / 24 V -system)
- Drifttemperatur: -40…+120 °C
- Tätning: Inte tätad (unsealed)
- Primär låsning: I kontakten
- Sekundär låsning: Ja
- Mått (B × L × H): ca. 31 × 31 × 24 mm
- Kompatibla kontakter: AMP MCP 2.8 -seriens honkontakter
