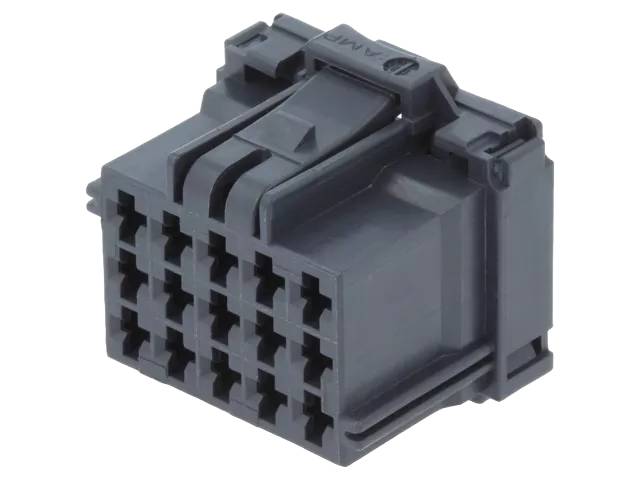

Kontakthus AMP MCP 2.8 -serie för honkontakter 15-poligt grått

Kontakthuset i AMP MCP 2.8-serien, 8-968973-2, är ett 15-poligt hölje för honkontakter. Det är avsett för kabel-till-kabel-anslutningar i fordon och arbetsmaskiner. Huset är uppdelat i tre rader och fem-polernas centrumavstånd är 5 mm. Höljet är tillverkat av glasfiberförstärkt PBT, som tål mekaniska påfrestningar och temperatursvängningar väl. Färgen är grå. MCP-serien är utformad för applikationer som utsätts för vibrationer och långvarig mekanisk belastning där kontaktkvaliteten måste bibehållas under hela livslängden.

Huset är utrustat med en sekundärlåsning som levereras i förlåst läge. Dessutom stöder huset kontaktens positionssäkring (TPA, Terminal Position Assurance), vilket säkerställer att varje kontakt är i rätt läge innan kontakten kopplas ihop. Detta minskar risken för monteringsfel i serieproduktion och vid service. Kontakterna fästs till ledarna genom pressning (crimp). Huset levereras utan kontakter, så kontakter och kablar väljs efter tillämpning.

Elektriskt är höljet dimensionerat för 28 VDC och det passar 12 V- och 24 V-fordonsystem. Driftstemperaturområdet är -40…+120 °C. Strömkapaciteten bestäms av de använda MCP 2.8-kontakterna: enligt TE kan MCP 2.8-kontakter klara upp till 40 A och ledarstorleken är upp till 4,0 mm². Huset är otätt (unsealed), så det är avsett för installationer där kontakten inte utsätts för direkt vattenstråle eller nedsänkning, eller där fuktskydd åstadkoms på annat sätt.

Kontakthuset passar honkontakter i MCP 2.8-serien och motsvaras av ett hannkontakthus i MCP 2.8-serien som rymmer stiftkontakter 2,8 × 0,8 mm. I MCP-serien finns även andra poltalsvarianter och motsvarande hus för olika användningsområden.

Tekniska data

• Tillverkare: AMP (TE Connectivity)
• Artikelkod (MPN): 8-968973-2
• Tillverkarens beskrivning: MCP2.8 GEH ASSY 15P
• Produktserie: AMP MCP 2.8
• Typ: Kontakthus för honkontakter (receptacle), kabel-till-kabel
• Polantal: 15
• Rader: 3
• Centrumavstånd: 5 mm
• Färg: Grå
• Höljesmaterial: Glasfiberförstärkt PBT (PBT-GF)
• Avslutningsfäste: Pressning (crimp), kontakter ingår ej
• Nominell spänning: 28 VDC (12 V / 24 V-system)
• Drifttemperatur: -40…+120 °C
• Tätning: Inte tätat (unsealed)
• TPA (kontaktens positionssäkring): Ja
• CPA (kontaktens positionslåsning): Nej
• Sekundärlåsning: Ja, i förlåst läge
• Polarisering/kodning: A
• Mått (B × L): ca. 31 × 24 mm
• Vikt: ca. 7,8 g
• Kompatibla kontakter: AMP MCP 2.8-seriens honkontakter
• Motsvarighet: Hannkontakthus i MCP 2.8-serien (stiftkontakter 2,8 × 0,8 mm)
• RoHS: Kompatibel
