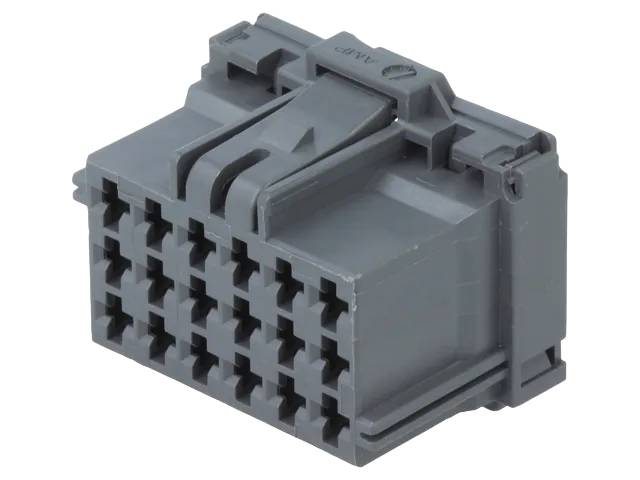

Hölje för kontakt AMP MCP 2.8 -serie för hona, 18-poligt, grått

AMP MCP 2.8 -seriens hölje 8-968974-1 är ett 18-poligt hölje för honkontaktsterminaler. Det är avsett för kabel-till-kabel-anslutningar i fordon och arbetsmaskiner. Polplaceringen är tredubbel och stiftavståndet är 5 mm. Avståndet mellan raderna är 5,5 mm. Höljet är tillverkat av glasfiberförstärkt PBT, vilket tål mekanisk belastning och temperatursvängningar väl. Färgen är grå. MCP-systemet är utformat för användningsområden där vibrationer och långvarig mekanisk belastning kan försämra kontaktkvaliteten.

Höljet är polariserat, så kontakten kan inte kopplas felaktigt i motstycket. Primär låsning för kontakten är utförd i själva kontakten. Dessutom ingår sekundär låsning och terminalposition-säkring (TPA, Terminal Position Assurance) i höljet, vilket säkerställer att varje kontakt sitter i rätt läge innan kontakten kopplas ihop. Detta minskar risken för monteringsfel vid serieproduktion och underhållsarbete. Kontakterna fästs på ledarna med pressning (crimp). Höljet levereras utan kontakter, så terminaler och ledare väljs enligt användningsområde.

Elektriskt är höljet dimensionerat för 28 VDC och det passar 12 V- och 24 V-fordonsystem. Driftstemperaturområdet är -40…+120 °C. Strömtåligheten bestäms av de MCP 2.8-kontakter som används: enligt TE:s uppgifter kan MCP 2.8-kontakter klara upp till 40 A. Höljet är otätt (unsealed), så det är avsett för användningar där kontakten inte utsätts för direkt vattenstråle eller nedsänkning, eller där fuktskydd löses på annat sätt.

Höljet passar honkontakter i MCP 2.8 -serien. Motstycket är ett 18-poligt MCP 2.8 -hanhölje (t.ex. TE 1-967629-1), som passar 2,8 mm stiftkontakter.

Tekniska data

• Tillverkare: AMP (TE Connectivity)
• Artikelnummer (MPN): 8-968974-1
• Tillverkarens beskrivning: MCP2.8 GEH 18P
• Produktserie: AMP MCP 2.8
• Typ: Hölje för honkontakter (receptacle), kabel-till-kabel
• Antal poler: 18
• Rader: 3
• Stiftavstånd: 5 mm
• Radavstånd: 5,5 mm
• Färg: Grå
• Höljematerial: Glasfiberförstärkt PBT (PBT-GF)
• Fästmetod för terminal: Pressning (crimp), kontakter ingår ej
• Nominell spänning: 28 VDC (12 V / 24 V-system)
• Driftstemperatur: -40…+120 °C
• Försegling: Ej förseglat (unsealed)
• Polarisering: Ja
• Primär låsning: I kontakten
• Sekundär låsning: Ja
• TPA (terminalposition‑säkring): Ja
• CPA (kontaktposition‑säkring): Nej
• Stiftkontaktens bredd: 2,8 mm
• Mått (B × L × H): ca. 36 × 36 × 24 mm
• Kompatibla kontakter: AMP MCP 2.8 -seriens honkontakter
