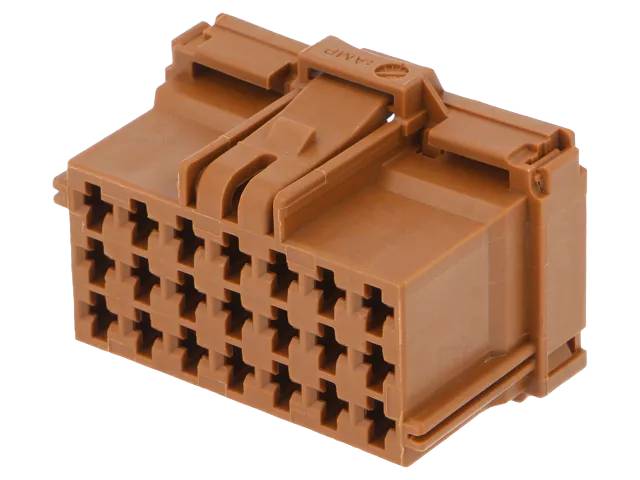

Kontaktkropp för AMP MCP2.8 -serien för honkontakter, 21-polig brun

Kontaktkropp för AMP MCP2.8 -serien för honkontakter, 21-polig brun
Nyhet

Kontaktkropp för AMP MCP2.8 -serien för honkontakter, 21-polig brun

SKU#: 8-968975-1
Beställningsvara, beräknad leveranstid 2-5 arbetsdagar
AMP MCP 2.8-serien 21-polig, brun kontaktkropp för honkontakter (TE Connectivity 8-968975-1), 3-radig, polavstånd 5 mm. Glasfiberförstärkt PBT-hus, TPA, kodnyckel A, 12/24/48 V-system och sekundärlås. För kabel-till-kabelanslutningar i fordons- och arbetsmaskinsmiljö.

Mängdrabatt

  • Beställ 10+ till priset 33,00  kr/st
  • Beställ 50+ till priset 30,00  kr/st
37,00  kr

Produktbeskrivning

Kontakthus AMP MCP 2.8 -serie för honkontakter 21-poligt brun

AMP MCP 2.8 -seriens kontakthus 8-968975-1 är ett 21-poligt hölje för honkontakter. Det är avsett för kabel-till-kabel-anslutningar i fordon och arbetsmaskiner. Kontaktplaceringen är i tre rader (7 poler per rad) och stiftavståndet är 5 mm. Höljet är tillverkat av glasfiberförstärkt PBT, vilket tål mekanisk påfrestning och temperaturväxlingar väl. Färgen är brun. MCP-systemet är utformat för applikationer där vibrationer och långvarig mekanisk belastning kan försämra kontaktens kvalitet.

Höljet är utrustat med terminalpositionssäkring (TPA, Terminal Position Assurance) som säkerställer att varje kontakt är i rätt läge innan kontakten kopplas ihop. Detta minskar risken för monteringsfel i serieproduktion och underhållsarbete. Nyckelkod A förhindrar inkoppling i fel motstycke. Kontakterna fästs vid ledarna genom krympning (crimp). Höljet levereras utan kontakter, så kontakter och ledare väljs efter tillämpning.

Höljet passar 12 V-, 24 V- och 48 V-fordsystem. Driftstemperaturområdet är -30…+100 °C. Strömkapaciteten bestäms av de använda MCP 2.8-kontakterna: enligt TE kan MCP 2.8-kontakter klara upp till 40 A. Höljet är icke-tätat (unsealed), så det är avsett för användning där kontakten inte utsätts för direkt vattenspray eller nedsänkning, eller där fuktskydd löses på annat sätt.

Kontakthöljet passar MCP 2.8-seriens honkontakter. Motsvarande är ett 21-poligt MCP 2.8 hanhölje som använder 2,8 mm stiftkontakter. Samma 21-poliga hölje finns även i andra färgalternativ.

Tekniska data

  • Tillverkare: AMP (TE Connectivity)
  • Artikelnummer (MPN): 8-968975-1
  • Tillverkarens beskrivning: MCP2.8 GEH 21P
  • Produktserie: AMP MCP 2.8
  • Typ: Kontakthus för honkontakter (receptacle), kabel-till-kabel
  • Antal poler: 21
  • Rader: 3
  • Stiftavstånd: 5 mm
  • Färg: Brun
  • Höljematerial: Glasfiberförstärkt PBT (PBT-GF)
  • Avslutningsmetod: Krymp (crimp), kontakter ingår ej
  • Systemspänning: 12 V / 24 V / 48 V
  • Driftstemperatur: -30…+100 °C
  • Tätning: Ej tätat (unsealed)
  • Nyckelkod: A
  • TPA (terminalpositionssäkring): Ja
  • CPA (kontakthuspositionssäkring): Nej
  • Stiftkontaktens bredd: 2,8 mm
  • Bredd × djup: ca. 41 × 24 mm
  • Vikt: ca. 11,7 g
  • Kompatibla kontakter: AMP MCP 2.8-seriens honkontakter
