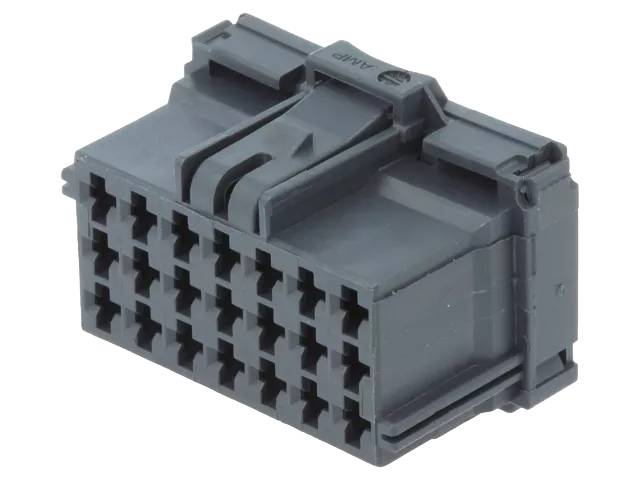

Kontakthus AMP MCP2.8-serien för honkontakter, 21-polig, grå

Kontakthus AMP MCP2.8-serien för honkontakter, 21-polig, grå
Nyhet

Kontakthus AMP MCP2.8-serien för honkontakter, 21-polig, grå

SKU#: 8-968975-2
Beställningsvara, beräknad leveranstid 2-5 arbetsdagar
AMP MCP 2.8-seriens 21-poliga, grå och polariserad kontaktkropp för honkontakter (TE Connectivity 8-968975-2), 3-radig, delningsmått 5 mm. Glasfiberförstärkt PBT-hölje, 28 VDC, -40…+120 °C, nyckelkod A och rak 180° kabelavlastning. För kabel-till-kabel-anslutningar i fordons- och arbetsmaskinsmiljö.

Mängdrabatt

  • Beställ 10+ till priset 36,00  kr/st
  • Beställ 50+ till priset 32,00  kr/st
41,00  kr

Produktbeskrivning

Kontaktkropp AMP MCP 2.8 -serie för honkontakter 21-polig grå

AMP MCP 2.8 -seriens kontaktkropp 8-968975-2 är ett 21-poligt hus för honkontakter. Den är avsedd för kabel-till-kabel-anslutningar i fordon och arbetsmaskiner. Stiftuppställningen är tredubbel och stiften har 5 mm steg. Husmaterialet är glasfiberförstärkt PBT, vilket tål mekanisk belastning och temperatursvängningar väl. Färgen är grå. MCP-systemet är utformat för användningsområden där vibrationer och långvarig mekanisk belastning kan försämra kontaktkvaliteten.

Huset är polariserat med nyckelkod A, så kontakten kan inte anslutas upp och ner till motstycket. Kablarna lämnar huset rakt ut i 180° vinkel och kontakter fästs på ledarna genom krimpning (crimp). Kontaktens primära låsning är utförd i kontakten själv. Huset levereras utan kontakter, så kontakter och ledare väljs efter användningsområde.

Elektriskt är huset dimensionerat för 28 VDC och det passar 12 V- och 24 V-fordonsystem. Driftstemperaturområdet är -40…+120 °C. Strömbärigheten bestäms av de MCP 2.8-kontakter som används: enligt TE:s uppgifter kan MCP 2.8-kontakter klara upp till 40 A. Huset är otätat (unsealed), så det är avsett för användningar där kontakten inte utsätts för direkt vattenstråle eller nedsänkning, eller där fuktskydd ordnas på annat sätt.

Kontaktkroppen passar MCP 2.8 -seriens honkontakter. Motsvarigheten är ett 21-poligt MCP 2.8-hus för hankontakter, som rymmer 2,8 mm stiftkontakter.

Tekniska data

  • Tillverkare: AMP (TE Connectivity)
  • Artikelnummer (MPN): 8-968975-2
  • Tillverkarens beskrivning: MCP2.8 GEH ASSY 21P
  • Produktserie: AMP MCP 2.8
  • Typ: Kontaktkropp för honkontakter (receptacle), kabel-till-kabel
  • Antal poler: 21
  • Rader: 3
  • Steg: 5 mm
  • Färg: Grå
  • Husmaterial: Glasfiberförstärkt PBT (PBT-GF)
  • Anslutning av ledare: Krimp (crimp), kontakter medföljer ej
  • Märkspänning: 28 VDC (12 V / 24 V-system)
  • Driftstemperatur: -40…+120 °C
  • Tätningsgrad: Otätad (unsealed)
  • Polarisering / nyckelkod: A
  • Utgångsvinkel för kablar: 180°
  • Primärt lås: I kontakten
  • TPA (positionssäkring för kontakt): Nej
  • CPA (positionssäkring för kontaktstycke): Nej
  • Vikt: ca 11,7 g
  • Kompatibla kontakter: AMP MCP 2.8-seriens honkontakter
