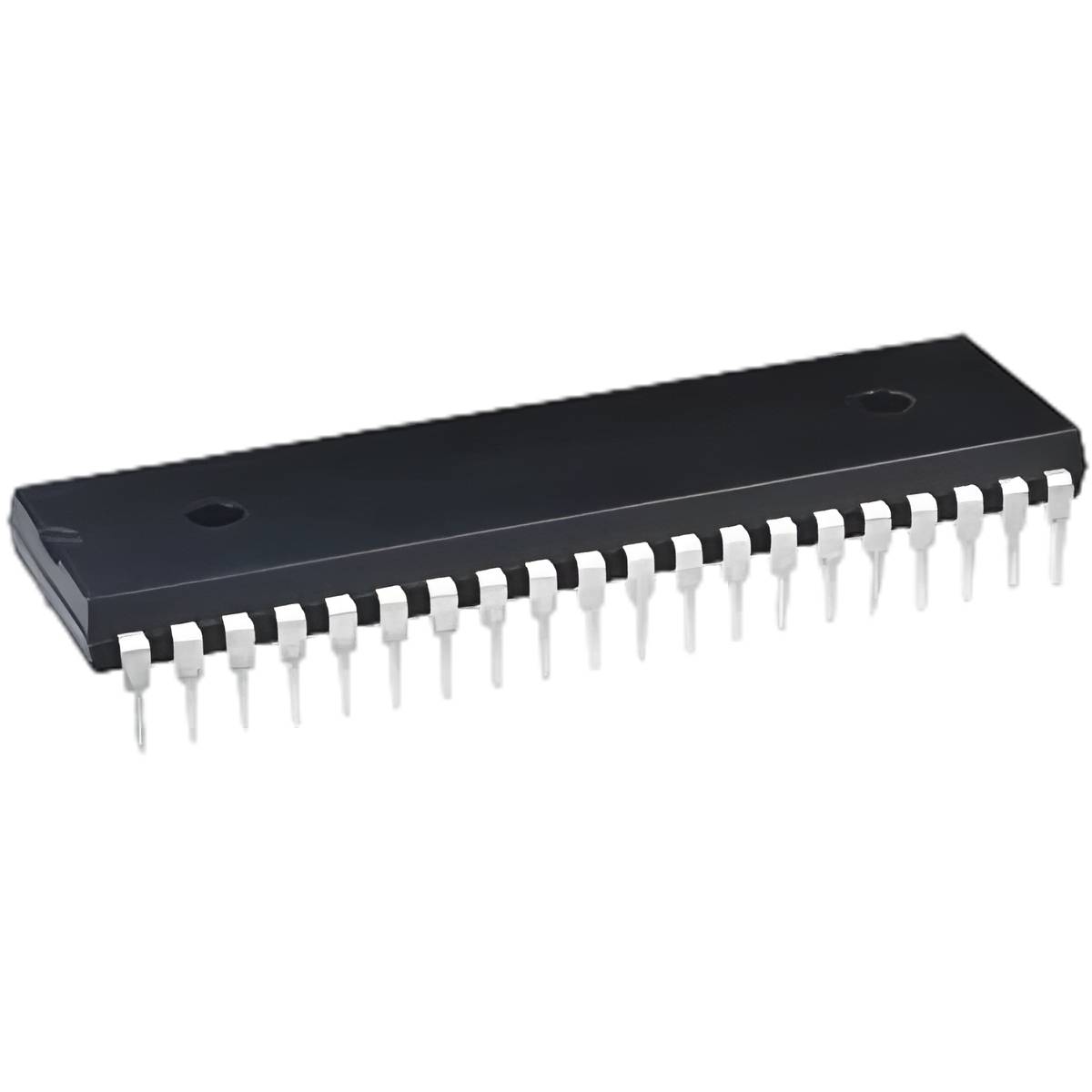

8-bitars AVR-mikrokontroller 16MHz DIL-40 (ATmega32-16PU)
ATmega32-16PU är en kraftfull och mångsidig 8-bitars mikrokontroller som bygger på AVR RISC-arkitekturen. Den är ett mycket populärt val för inbäddade system där stort minne, mångsidiga kringutrustningar och hög beräkningskapacitet krävs.
Denna mikrokontroller (tillverkare Microchip / Atmel) erbjuder 32 kt Flash-minne för programkod, vilket möjliggör att betydligt mer komplexa program kan skrivas jämfört med mindre 8-bitars kretsar. Dess 40-stifts DIL-kapsling gör den lätt att hantera och ett populärt val bland hobbyister för att bygga prototyper utan komplicerade ytmonteringstekniker.
ATmega32:s styrka är dess omfattande kringutrustning: den innehåller bland annat en 8-kanalig 10-bitars analog-till-digital-omvandlare (ADC), tre timers, seriella gränssnitt (USART, SPI, I2C) samt många programmerbara I/O-stift.
Viktigaste egenskaperna:
Minneskapacitet: 32 kt Flash, 2 kt internt SRAM-minne och 1 kt EEPROM-minne.
Prestanda: Upp till 16 MIPS (miljoner instruktioner per sekund) vid 16 MHz klockfrekvens.
Analoga egenskaper: 8-kanalig, 10-bitars analog-till-digital-omvandlare (ADC).
Kringutrustning: 3 timers, 4 PWM-kanaler, USART, SPI, I2C (TWI)-stöd.
I/O-kapacitet: 32 programmerbara digitala I/O-stift.
Flexibilitet: Brett driftspänningsområde (4.5 V – 5.5 V) och flera energisparlägen.
Tekniska data:
Beställningskod / Produktkod: ATmega32-16PU
Produkttyp: 8-bitars AVR-mikrokontroller
Kapslingstyp: DIL-40 (40-pin, genomgående montage)
Klockfrekvens: Upp till 16 MHz
Tillverkare: Microchip / Atmel
Typiska användningsområden:
Komplexa inbäddade styrsystem
Automationsutrustning och robotik
Datainsamling och sensornätverk
Gränssnitt med LCD-skärm och tangentbord
Hobbyprojekt som kräver mycket programminne
Tips för montering och design: ATmega32 kräver en extern klocka för att fungera (t.ex. 16 MHz kvartskristall och 22 pF kondensatorer) eller kan konfigureras för att köra med en intern RC-oscillator. Använd en 100 nF avkopplingskondensator (decoupling capacitor) nära VCC- och GND-stiften för att filtrera störningar – detta är kritiskt för stabil drift. Om du använder ADC, se till att den analoga matningsspänningen (AVCC) är ren och stabil genom att använda en separat LC-filterkoppling enligt databladet.
