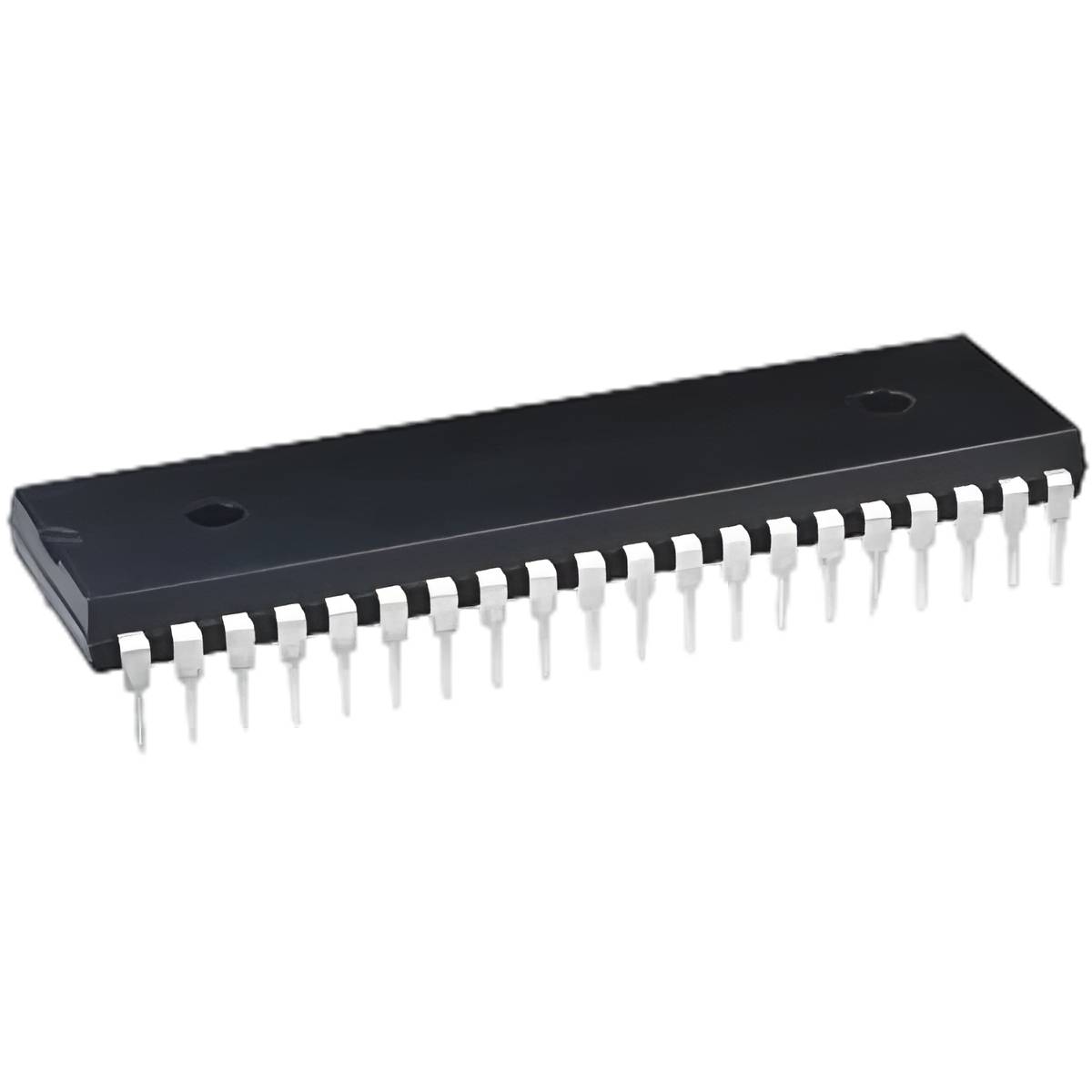

8-bitars AVR-mikrokontroller 20MHz DIL-40 (ATmega644P-20PU)
ATmega644P-20PU är en kraftfull och mångsidig 8-bitars AVR-mikrokontroller som erbjuder gott om minne och avancerade kringfunktioner. Den är designad för krävande inbyggda applikationer där prestanda, pålitlighet och flexibilitet krävs.
Tillverkad av Microchip (tidigare Atmel) är ATmega644P utrustad med 64 kilobyte Flash-minne, vilket möjliggör implementering av komplexa program med omfattande funktionalitet. 20 MHz klockfrekvens garanterar tillräcklig hastighet även för krävande realtidsuppgifter. DIL-40-kapseln med 40 ben gör denna krets till ett utmärkt val för prototyputveckling, eftersom den är enkel att montera på kopplingsdäck utan komplicerad SMD-lödning.
Bokstaven P i modellnamnet hänvisar till picoPower-teknologin, som optimerar strömförbrukningen särskilt när systemet är i viloläge. Detta gör den lämplig även för batteridrivna enheter.
Viktigaste egenskaperna:
Minneskapacitet: 64 kB Flash-minne, 4 kB SRAM och 2 kB EEPROM för lagring av inställningar och data.
Prestanda: Upp till 20 MIPS (miljoner instruktioner per sekund) vid 20 MHz.
Kringfunktioner: 8-kanaligt 10-bitars ADC, två 8-bitars och två 16-bitars timers, 6 PWM-kanaler.
Kommunikationsgränssnitt: Två USART-bussar, SPI-buss och stöd för I2C (TWI).
I/O-kapacitet: 32 programmerbara digitala I/O-ben.
picoPower-teknologi: Mycket låg strömförbrukning i viloläge.
Tekniska data:
Beställningskod / Produktkod: ATmega644P-20PU
Produkttyp: 8-bitars AVR-mikrokontroller
Kapseltyp: DIL-40 (40-pin, genomgående montering)
Klockfrekvens: Upp till 20 MHz
Tillverkare: Microchip / Atmel
Typiska användningsområden:
Automations- och styrsystem
Datainsamling och trådlösa sensornätverk
Robotik och hobbyprojekt som kräver mycket kodutrymme
Komplexa användargränssnitt och displaydrivare
Industriella inbyggda system
Tips för montering och design: ATmega644P kräver en extern klocka, vanligtvis en 20 MHz kvarts och två 22 pF kondensatorer till oscillatorbenen. Säkerställ systemets stabilitet genom att ansluta en 100 nF avkopplingskondensator mellan VCC och GND så nära kretsen som möjligt. Om du använder ADC för noggranna mätningar, tänk på filtreringen av AVCC-ben (använd LC-filtrering enligt databladet) så att digitalt brus inte förvränger analoga mätvärden.
