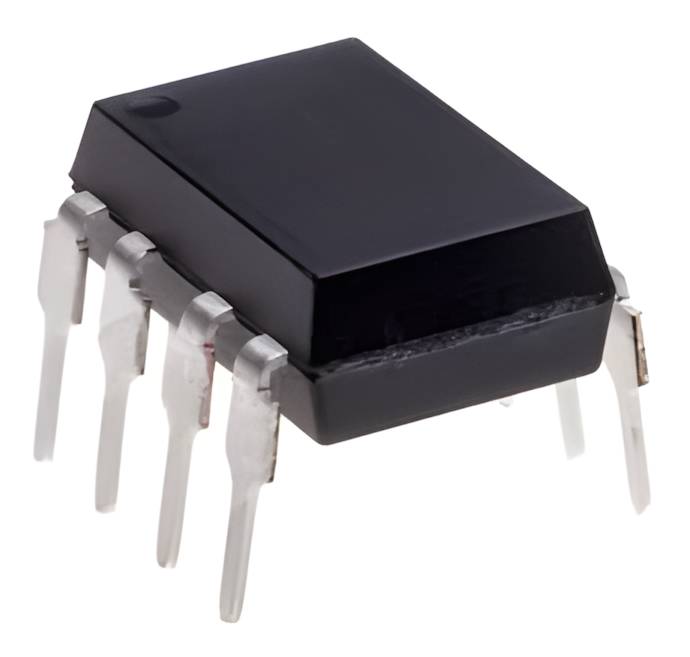

PIC12F683: 8-bitars mikrokontroller (8-pin DIP)
PIC12F683 är en mycket populär och mångsidig 8-bitars mikrokontroller från Microchip:s PIC-serie. Den är speciellt designad för små applikationer där smart styrning krävs med mycket få komponenter.
Trots sin fysiskt lilla storlek (endast 8 ben) innehåller den oväntat många funktioner, såsom analoga ingångar, PWM-styrning och en intern oscillator, vilket gör den till ett utmärkt val för enkla styrprojekt.
Viktigaste funktionerna:
Arkitektur: 8-bitars RISC (Reduced Instruction Set Computer).
Klockfrekvens: Upp till 20 MHz.
Minne: 2048 ord Flash-programminne, 128 byte RAM och 256 byte EEPROM (viktigt för att bevara data utan ström).
I/O-ben: 6 konfigurerbara I/O-ben.
Funktioner:
4-kanals 10-bitars ADC (Analog-to-Digital Converter).
PWM-modul (Pulse Width Modulation) t.ex. för motor- eller LED-ljusstyrning.
Intern noggrannhetsoscillator (kräver inte nödvändigtvis en extern kvarts).
Brett driftspänningsområde: 2,0 V – 5,5 V.
Kapsling: DIP-8 (lätt att koppla på ett breadboard).
Typiska användningsområden:
Små automationsprojekt: Läsa sensordata och styra strömbrytare.
LED-effektcontrollers: PWM-baserad dimning eller färgjustering.
Smarta brytare och timers: Lågströmsenheter som går i "sleep"-läge för att spara energi.
Prototypbyggen: På grund av sin kompakta storlek passar den där utrymmet är begränsat.
Viktigt att tänka på vid utveckling:
Programmering: Programmering av denna mikrokontroller kräver en separat programmeringsenhet (t.ex. PICkit-serien). Du kan använda Microchip:s egen MPLAB X-utvecklingsmiljö och XC8-kompilatorn (C-språk) eller assembler.
Pin-kompatibilitet: Eftersom det finns få ben har de flera funktioner (t.ex. GPIO, ADC, PWM och programmeringsben delar samma fysiska anslutningar). Kontrollera databladsfliken "Pin Allocation" noggrant innan du designar kretskortet.
Strömsparande: PIC12F683 är känd för mycket låg strömförbrukning, vilket är en fördel i batteridrivna applikationer.
Tips: Om du börjar med PIC-programmering för första gången rekommenderar jag att du tittar på "Microchip PICkit 4" programmeringsenheten och utnyttjar mikrokontrollerns interna oscillator. Detta minskar behovet av externa komponenter och gör prototypbygget snabbare och snyggare.
