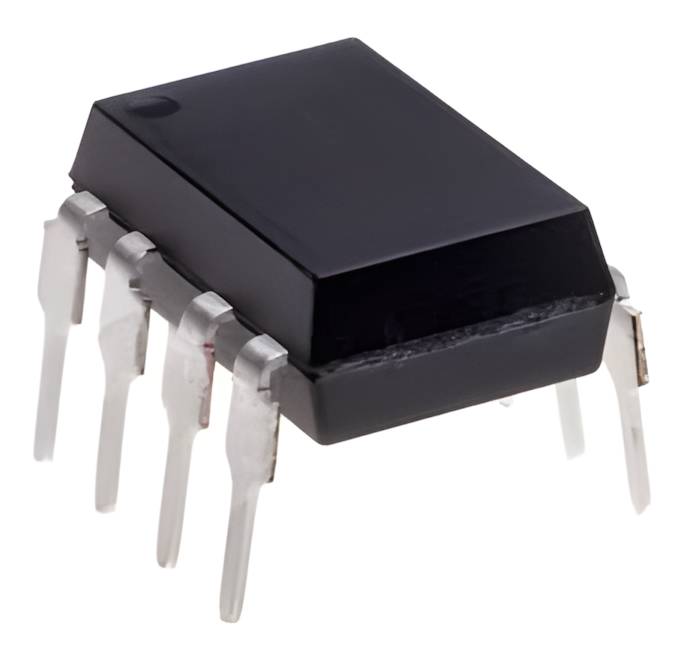

8-bitars mikrokontroller 4MHz DIL-8 (PIC12C508P)
PIC12C508P är en mycket kompakt 8-bitars mikrokontroller, särskilt utformad för applikationer där utrymmet är begränsat och kostnadseffektivitet är högsta prioritet. Tack vare sin lilla storlek och få stift passar den utmärkt för enkla styruppgifter, såsom enhetskontroll, tidsfunktioner eller grundläggande logikimplementering.
PIC12C508P (tillverkare Microchip Technology) är baserad på en RISC-baserad arkitektur. Bokstaven "C" i modellkoden indikerar att kretsen använder OTP-minne (One-Time Programmable), vilket innebär att programkoden programmeras på kretsen en gång och är avsedd för slutgiltiga produktionsversioner.
Även om kretsen är liten innehåller den oväntat omfattande funktioner, som en inbyggd oscillator, Watchdog-timer och ett tillräckligt antal I/O-stift för grundläggande applikationer. Det gör den till en pålitlig komponent i enheter där man vill ersätta komplex och platskrävande diskret logik med en enda integrerad krets.
Huvudegenskaper:
Mycket liten storlek: DIL-kapseln med 8 stift tar minimalt med plats på kretskortet.
OTP-programminne: 512 ord programminne för beständig programmering.
Integrerad oscillator: Minskar behovet av externa komponenter och sparar plats.
Flexibla I/O-stift: 6 programmerbara I/O-linjer.
Effektiv arkitektur: Optimering möjliggör snabb körning i förhållande till den lilla storleken.
Watchdog-timer: Förbättrar systemets pålitlighet och förhindrar att det fastnar.
Tekniska data:
Beställningskod / Produktkod: PIC12C508P
Produkttyp: 8-bitars mikrokontroller (OTP)
Kapseltyp: DIL-8 (8-pin, genomgående montering)
Programminne: 512 x 12 words
Tillverkare: Microchip Technology
Typiska användningsområden:
Små hushållsapparater och styrningar
Leksaker och grundläggande funktioner i konsumentelektronik
Timer- och larmkretsar
Enkel bearbetning av sensorsignaler
Ersättning av diskreta logikkretsar med en enda komponent
Tips för montering och design: Eftersom det är en engångsprogrammerbar (OTP) krets, verifiera koden noggrant med en simulator eller en Flash-baserad utvecklingsversion (t.ex. PIC12F508) innan du programmerar den faktiska produktionsserien. Använd en 100 nF avkopplingskondensator nära kretsen mellan matningsstiften (VDD och VSS). Eftersom antalet I/O-stift är begränsat, utforma kretsen så att belastningen på stiften håller sig inom tillåtna gränser för att undvika överhettning eller funktionsstörningar.
