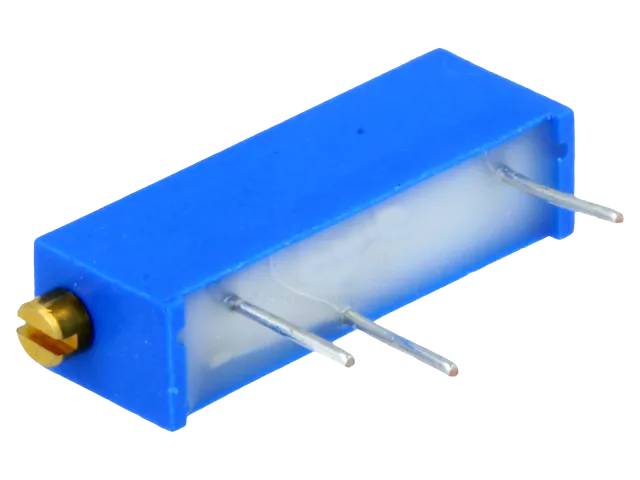

Cermet-multivarviga trim potentiometer, horisontell (89P)

Den 3/4-tums rektangulära multivarviga trimmern från Vishay Sfernice är en industriklass precisionskomponent konstruerad för att tåla krävande miljöförhållanden. Konstruktionen har en finjusteringsskruv för utmärkt inställningsnoggrannhet, en metallisk collector som förbättrar värmeavledning och terminaler som är lödda direkt på det resistiva spåret.

Konstruktion och material: Det resistiva elementet är av cermet-material. Konstruktionen är helt förseglad (fully sealed), skyddsklass IP67. En termoplastisk bas skyddar spåret mot mekanisk belastning från tätningsepossid, och en flerspetsad svepare (multi-fingered wiper) säkerställer låg kontaktresistans. En stor sadel förhindrar spel (backlash). Höljet mäter cirka 19 × 4,7 mm (bredd/höjd).

Elektriska egenskaper: Det elektriska varvtalsområdet är 15 varv (±1). Resistansområdet är 10 Ω – 2,2 MΩ (E3-serie: 1-2,2-4,7 eller 1-2-5). Standardtolerans är ±10 % (±5 % vid beställning). Märkeffekt är 0,5 W (+70 °C, linjär). Gränsspänning (linjär lag) är 250 V. Dielektrisk styrka är 1000 V (RMS), isolationsresistans 10⁶ MΩ (500 VDC). Variation i kontaktresistans är högst 2 % av Rn eller 1 Ω.

Mekaniska egenskaper: Det mekaniska varvtalsområdet är 18 varv (±5). Drifmomentet är högst 2 Ncm och ändstoppet fungerar med kopplingsfunktion (clutch action). Vikten är högst 1 g.

Miljöbeständighet och tillförlitlighet: Driftstemperaturområde är -55…+125 °C, klimaxklass 55/125/56. I livscykeltestet (1000 h, märkeffekt, 70 °C) är resistansförändringen högst ±1 % (ΔR1-2: ±3 %+5Ω). Komponenten tål stötar på 50 G och vibrationer 10–55 Hz (0,75 mm/10 g, 6 h) utan betydande förändring. Rottålighet är 200 varv utan betydande resistansförändring.

Standarder: Testad enligt standarderna MIL-R-22097 och CECC 41000. Produkten är RoHS-kompatibel.

Tekniska data:

• Tillverkare: Vishay Intertechnology (Vishay Sfernice)
• Komponenttyp: cermet-trimmerpotentiometer, multivarv, rektangulär, horisontell
• Antal varv (elektriskt/mekaniskt): 15±1 / 18±5
• Resistansområde: 10 Ω – 2,2 MΩ
• Tolerans: ±10 % (±5 % vid beställning)
• Effekt (+70 °C): 0,5 W
• Gränsspänning: 250 V
• Dielektrisk styrka: 1000 V RMS
• Isolationsresistans: 10⁶ MΩ (500 VDC)
• Driftstemperatur: -55…+125 °C
• Skyddsklass: IP67 (fully sealed)
• Klimaxklass: 55/125/56
• Rottålighet: 200 varv
• Vikt: högst 1 g
• Standarder: MIL-R-22097, CECC 41000
• Standardmärkningar: RoHS
