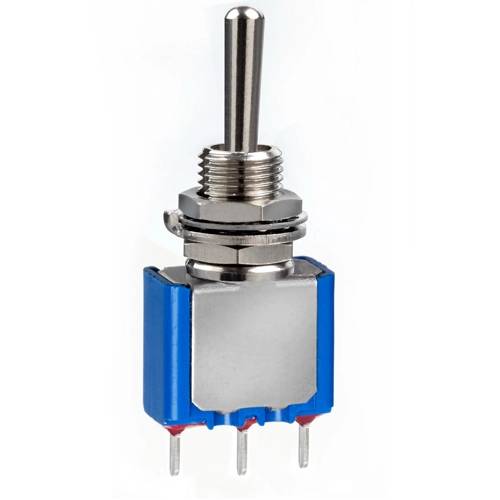

Spakbrytare för kretskort 3A (6,5mm) (APR-5200)

APEM:s spakbrytare i 5000-serien (modell 5200) är en version av samma omfattande 5000-serie som löds direkt på kretskortet, samt svarar mot de tidigare nämnda muttermonterade 5600-modellerna. Serien erbjuder ett mycket brett utbud av funktioner, poltal och terminaltyper – 12 olika terminaltyper, varav 9 är särskilt utformade för kretskortsmontage.

Konstruktion och material: Anslutningen utförs med raka PC-terminaler som löds direkt på kretskortet. Panelhålets diameter är 6,5 mm. Aktuatoren (spaken) är förnicklad mässing. Höljet är av flamsäker polyamid. Serien finns med 17 olika aktuatorvarianter (spak, spak med lugg, låsspaken, olika längder) samt 5 kontaktmaterialalternativ för allt från torrkretsanvändning upp till 6A/125VAC och till och med 120A momentan inrushström (2ms).

Elektriska egenskaper: Märkströmmen är 3 A. Typiskt kontakttolerans för motsvarande serie är t.ex. 250V AC / 24V DC. Isolationsresistansen är minst 1000 MΩ (500VDC). Dielektrisk hållfasthet är minst 1000 Vrms (50Hz) mellan terminaler och 1500 Vrms mellan poler samt terminaler och chassi.

Funktioner: Serien erbjuder 7 olika funktioner, inklusive fasta (ON-ON, ON-OFF-ON) och ögonblickliga (momentary) varianter, konfigurerade som 1–4-poliga.

Miljö- och driftsäkerhet: Driftstemperaturområde är -40…+85 °C. Mekanisk livslängd är minst 100 000 brytcykler.

Standarder: Serien är godkänd enligt UL, CSA, VDE (NF-VDE) och CECC. RoHS-kompatibel.

Användningsområden: Lämplig för breda tillämpningar för anslutning av ström eller signal på kretskort där en pålitlig mekanisk brytare krävs integrerad direkt på kretskortet.

Tekniska data:

• SKU / beställningskod: APR-5200
• Tillverkare: APEM (APEM/IDEC)
• Produktsserie: 5000-serien, modell 5200
• Komponenttyp: spakbrytare, kretskortsmontage
• Anslutning: rak PC-terminal (kretskortslödning)
• Panelhålsstorlek: 6,5 mm
• Märkström: 3 A
• Aktuatormaterial: förnicklad mässing
• Isolationsresistans: ≥1000 MΩ (500VDC)
• Dielektrisk hållfasthet: ≥1000/1500 Vrms
• Driftstemperatur: -40…+85 °C
• Mekanisk livslängd: ≥100 000 brytcykler
• Standarder: UL, CSA, VDE (NF-VDE), CECC
• Standardmärkningar: RoHS
