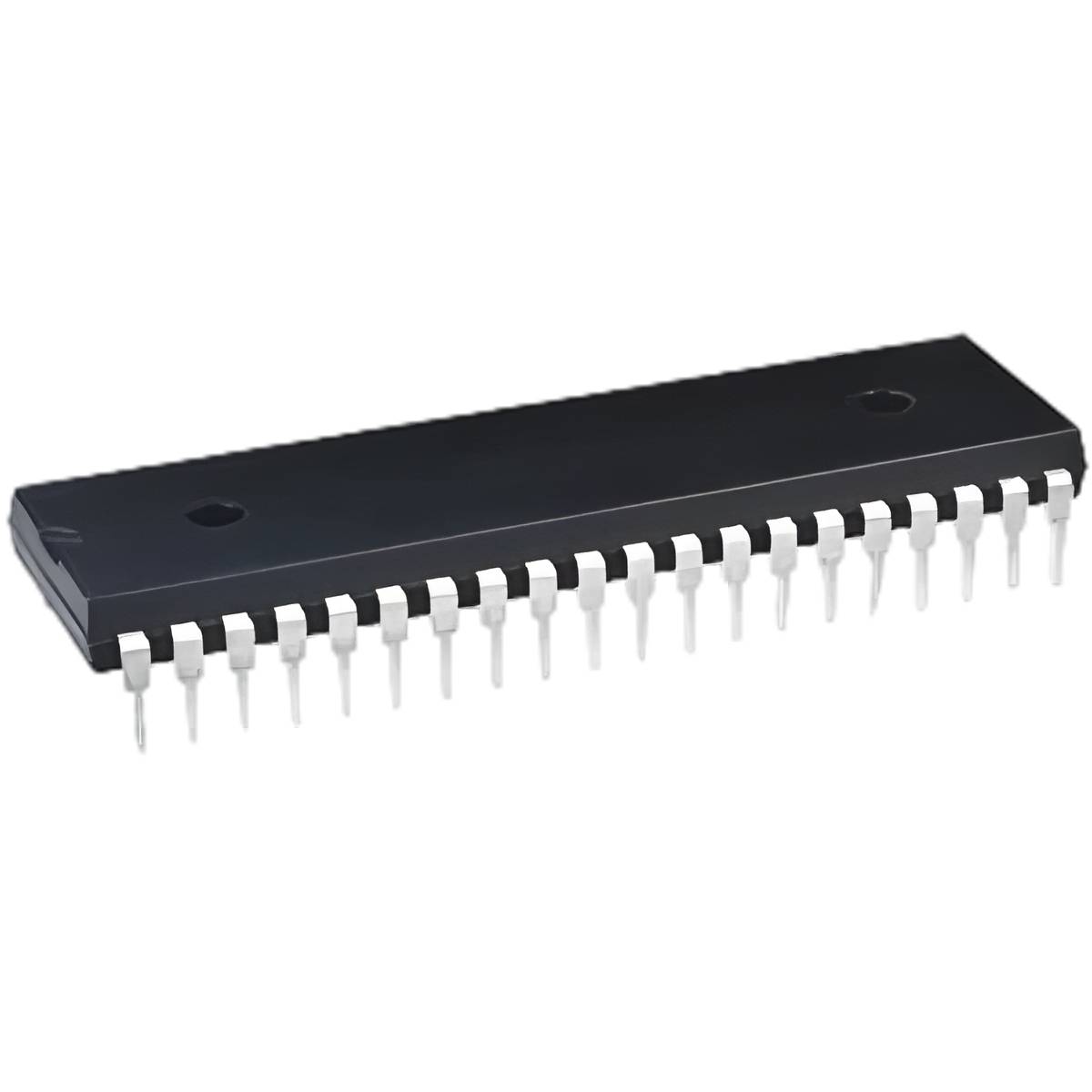

Asynkron dataöverföringskontroller (UART) DIL-40 (8250P)
8250P är en legendarisk asynkron dataöverföringskontroller, mer känd som UART (Universal Asynchronous Receiver/Transmitter). Den var en viktig komponent särskilt i tidiga PC-datorer där den ansvarade för seriellporttrafik (RS-232).
Denna krets omvandlar parallell data (från mikroprocessorns buss) till seriel form för överföring och vice versa vid mottagning. Den innehåller en integrerad baudratgenerator som möjliggör inställning av överföringshastigheten utan separata externa timerkretsar.
Viktiga funktioner:
Hantering av seriell kommunikation: Hanterar fullduplexöverföring, tillägg av start- och stoppbitar samt paritetsberäkning.
FIFO-buffring (beroende på modell): Även om ursprungliga 8250 saknade buffring, innehåller många senare kompatibla versioner buffrar som minskar processorbelastningen.
Baudratgenerator: Intern programmerbar klocka för att ställa in överföringshastigheten.
Modemstyrning: Innehåller anslutningar för modemstyrsignaler (t.ex. RTS, CTS, DTR, DSR).
TTL-kompatibilitet: Fungerar vid standard 5 V TTL-nivåer.
Tekniska data:
Beställningskod: 8250P
Produkttyp: Asynkron dataöverföringskontroller (UART)
Förpackningstyp: DIL-40 (40-pin, genomgående montering)
Driftspänning: 5 V
Tillverkare: National Semiconductor (ursprunglig utvecklare), Intel och flera andra
Typiska användningsområden:
Traditionella PC-seriella portar (COM-portar)
Industriella bussapplikationer (RS-232, RS-422, RS-485-anslutningar)
Inbäddade system som kräver asynkron dataöverföring mot externa enheter
Underhåll och reparation av historisk utrustning
Tips för montering och design: 8250P kräver för att fungera en exakt klocksignal (typiskt 1.8432 MHz kvarts är standard, eftersom den möjliggör exakt generering av vanliga baudrater som 9600 eller 115200). Observera att kretsens nivåer är TTL-nivåer; om du ansluter den till en RS-232-enhet behöver du en nivåomvandlare, såsom MAX232-kretsen. Använd en 100 nF avkopplingskondensator nära matningspinnen för att säkerställa stabilitet.
