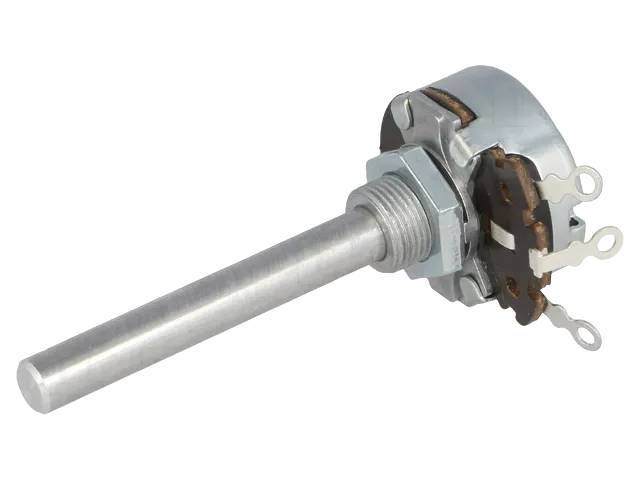

Linjepotentiometer 4W (AW)

AW-seriens linjepotentiometer, tillverkat av AB Elektronik GmbH, är ett inkapslat justerbart potentiometer med nominell bredd 24 mm, utformat för applikationer som kräver den goda effekttålighet och linjäritet som trådlindning erbjuder.

Konstruktion och material: Konstruktionen är helt inkapslad (encased) och anslutningen utförs med lödtassar (solder tag terminals).

Elektriska egenskaper: Resistansområdet är 5 Ω – 25 kΩ, tolerans ±10 % (för värden under 10 Ω ±20 %; på begäran ±5 % eller ±2 %). Resistanskurvan är linjär (lin). Märkeffekten är 4 W (+40 °C). Gränsspänning (limiting element voltage) är 500 V och isolationsspänning 1 kV. Oberoende linjäritet är ±2 %. Elektrisk rotationsvinkel är 280° ±5°.

Mekaniska egenskaper: Mekanisk rotationsvinkel är 300° ±10°, driftmoment 0,7–3,6 Ncm och ändlägesmoment 115 Ncm. Livslängd är 10 000 varv.

Miljötålighet: Drifttemperaturområde är -40…+90 °C.

Användningsområden: Lämplig för industrioch styrapplikationer där man behöver linjepotentiometerns goda effekttålighet, höga spänningsbeständighet och linjära resistanskurva.

Tekniska data:

• SKU / beställningskod: AW
• Tillverkarens produktserie: AW (beställningskod 31 046…)
• Tillverkare: AB Elektronik GmbH
• Komponenttyp: linjepotentiometer, inkapslad
• Nominell bredd: 24 mm
• Resistansområde: 5 Ω – 25 kΩ
• Tolerans: ±10 % (±20 % under 10 Ω)
• Resistanskurva: linjär
• Effekt: 4 W (+40 °C)
• Gränsspänning: 500 V
• Isolationsspänning: 1 kV
• Oberoende linjäritet: ±2 %
• Elektrisk rotationsvinkel: 280°±5°
• Mekanisk rotationsvinkel: 300°±10°
• Driftstemperatur: -40…+90 °C
• Livslängd: 10 000 varv
• Anslutning: lödtass
• Axel: metall
