Kretskortrelä 2 växlande kontakter 1A (AZ850/AZ850P1/AZ850P2)

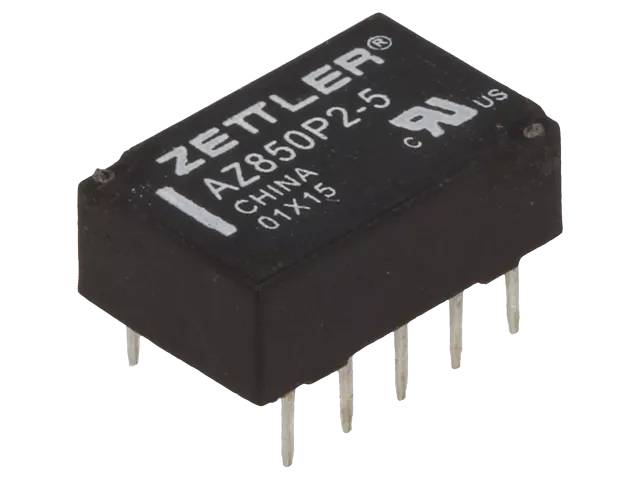

AZ850 från Zettler Electronics GmbH är ett mikrominiatyr polariserat (polaritetskänsligt) relä, särskilt utformat för applikationer som kräver mycket liten storlek och låg spoleffekt. Serien finns i tre versioner: monostabil (AZ850, självåterställande), bistabil enkelspole (AZ850P1, "låsbar") och bistabil dubbelspole (AZ850P2, separata set/reset-spolar).

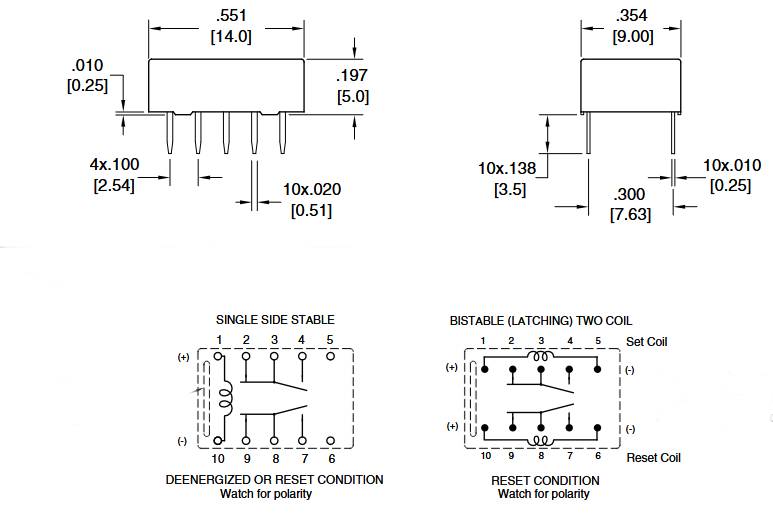

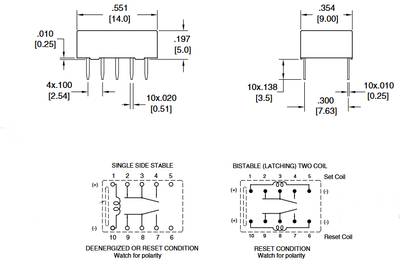

Konstruktion och material: Måtten är ovanligt små: höjd 5,0 mm, längd 14,0 mm, bredd 9,0 mm. Höljet är av LCP-plast (liquid crystal polymer), epoxiförseglat, vilket möjliggör automatisk vågsvetsning och rengöring. Terminalerna är tennpläterad kopparlegering, 10-polig DIP-pinning som passar direkt i en 10-polig IC-sockel. Kontakterna är gafflade korskontakter (bifurcated crossbar), material silver-palladium förgyllda.
Elektriska egenskaper: Kontaktkonfigurationen är 2 CO (DPDT). Vid resistiv last är maximal bryteffekt 30 W eller 62,5 VA, maximal brytström 1 A, maximal brytspänning 220 VDC eller 250 VAC, maximal kontinuerlig ström 2 A. UL/CSA-nominella värden är 1 A/30 VDC eller 0,5 A/125 VAC. Kontaktresistansen är under 50 mΩ i nytt skick.
Spoleegenskaper: Känsligheten är mycket hög, 79 mW pickup-effekt (monostabil). Spolen är fixerad polaritet (fixed polarity). Nominella spänningsalternativ är 3–24 VDC.
Hållbarhet och tillförlitlighet: Mekanisk livslängd är 100 miljoner (1×10⁸) omslagningar. Elektrisk livslängd är 200 000 omslagningar (1A/30VDC) eller 100 000 omslagningar (0,5A/125VAC). Operationstid är typiskt 2 ms, återgångstid 1 ms. Dielektrisk styrka är 1000 Vrms mellan kontaktparen och 1250 Vrms mellan kontakt och spole; uppfyller FCC Part 68.302 överspänningskrav (1500 V). Isolationsresistansen är minst 1000 MΩ. Driftstemperaturområde är -40…+70 °C, lagringstemperatur -40…+105 °C.
Standarder: UL-fil E43203, CSA-fil 73363.
Användningsområden: Lämplig för applikationer där utrymmeskrav är mycket kritiska och där liten storlek och låg strömförbrukning krävs – till exempel i telekommunikationsutrustning och bärbar elektronik.
Tekniska data:
- SKU / beställningskod: AZ850
- Tillverkare: Zettler Electronics GmbH
- Komponenttyp: mikrominiatyrrelä, polariserat
- Kontaktkonfiguration: 2 CO (DPDT)
- Max. brytström: 1 A
- Max. brytspänning: 220 VDC / 250 VAC
- Max. bryteffekt: 30 W / 62,5 VA
- Kontaktmaterial: silver-palladium, förgylld
- Mått (H×L×B): 5,0 × 14,0 × 9,0 mm
- Vikt: 1,5 g
- Mekanisk livslängd: 1×10⁸ omslagningar
- Drift-/återgångstid: 2 ms / 1 ms
- Driftstemperatur: -40…+70 °C
- Lagringstemperatur: -40…+105 °C
- Anslutning: 10-polig DIP
- Standarder: UL (E43203), CSA (73363), FCC Part 68.302
