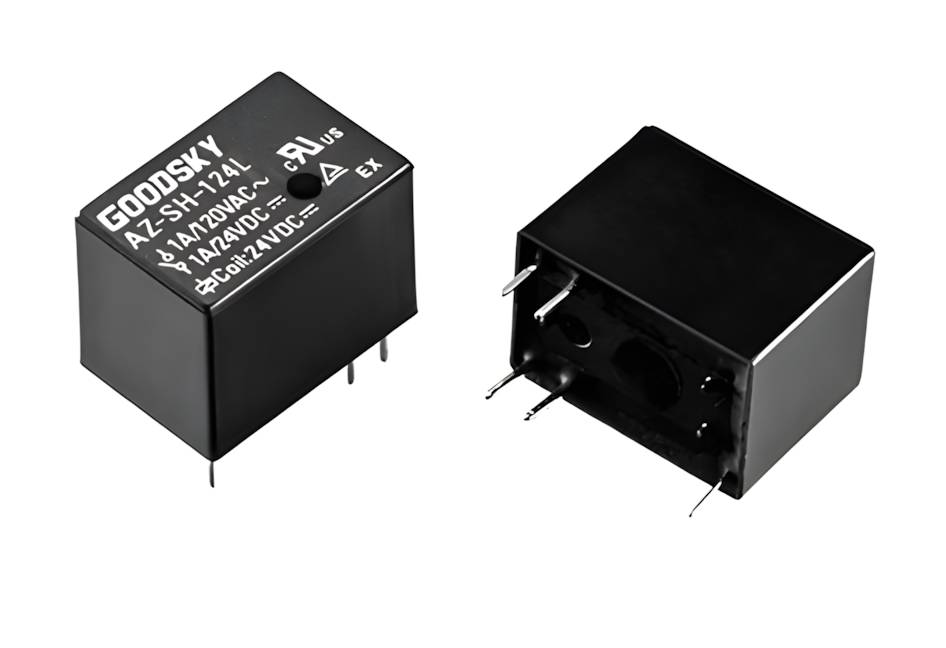

Kretskortrelä 1 växlande kontakt 1A (AZSH)
AZ-seriens kretskortrelä från Good Sky Electric Co Ltd är speciellt utformat för torrkretsanvändning (dry circuit) och erbjuder god IC-kompatibilitet tack vare låg effektförbrukning. "SH"-klassificeringen avser en tvätttålig konstruktion (RT III, Wash Tight) som tål automatisk kretskortstvätt efter lödning.

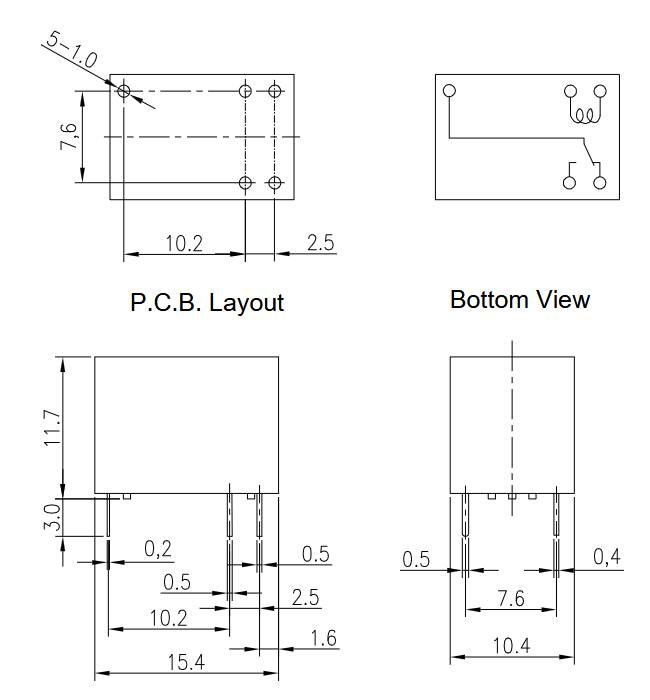

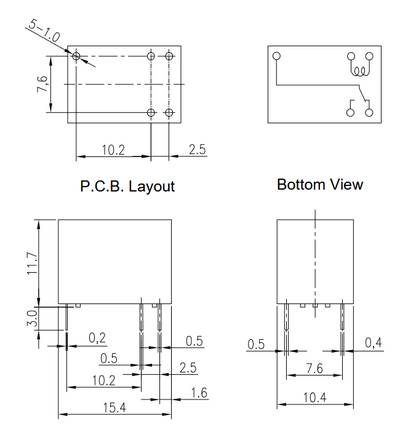

Konstruktion och material: Stiftavståndet är 2,54 mm, IC-stiftkompatibelt, vilket underlättar kretskortslayout och möjliggör användning i IC-socklar. Kontaktmaterialet är silverlegering (Ag Alloy). Vikt ca 3,5 g.
Elektriska egenskaper: Kontaktformen är SPDT (1 växlande kontakt, "1C"). Märkbelastning 1A/120VAC eller 1A/24VDC (resistiv). Max tillåten spänning 120VAC/60VDC, maxström 1A och maxeffekt 120VA (AC) / 24W (DC). Minsta växlingsbelastning 1V/1mA DC. Kontaktresistans högst 100 mΩ (100mA, 6VDC).
Spoleegenskaper: Två känslighetsklasser tillgängliga: Standard DC (typ D) och High DC (typ L, lägre effektförbrukning ca 0,20W vs. 0,45W). Spolealternativ 3/5/6/9/12/24 VDC. Pull-in-spänning högst 70% av märkspänningen, drop-out-spänning minst 5%, och max tillåten spänning 130% av märkspänningen.
Hållbarhet och tillförlitlighet: Aktiveringstid högst 5 ms (typ D) eller 10 ms (typ L), släppningstid högst 4 ms. Dielektrisk hållfasthet 500VAC (1 min) både mellan spole och kontakt samt mellan kontakter. Isoleringsmotstånd minst 100 MΩ (500VDC). Mekanisk livslängd 10⁷ omslutningar (utan belastning), elektrisk livslängd 10⁵ omslutningar vid märkbelastning. Drifttemperaturområde -30…+55°C (D-typ) eller -30…+75°C (L-typ).
Standarder: UL & C-UL-godkännande (fil E141060), TÜV-godkännande (R50192493). RoHS- och REACH-kompatibel.
Användningsområden: Lämplig för telekommunikationsutrustning, hushållsapparater, kontorsutrustning och ljudutrustning.
Tekniska uppgifter:
- SKU / beställningskod: AZSH
- Tillverkare: Good Sky Electric Co Ltd
- Produktserie: AZ (AZ-SH = tvätttålig, RT III)
- Komponenttyp: kretskortrelä
- Kontaktform: SPDT (1C)
- Märkbelastning: 1A/120VAC eller 1A/24VDC
- Max. spänning/ström: 120VAC (60VDC) / 1A
- Kontaktmaterial: silverlegering (Ag Alloy)
- Stiftavstånd: 2,54 mm
- Kontaktresistans: ≤100 mΩ
- Aktiverings-/släppningstid: 5-10 ms / 4 ms
- Dielektrisk hållfasthet: 500VAC (1 min)
- Isoleringsmotstånd: ≥100 MΩ
- Mekanisk/elektrisk livslängd: 10⁷ / 10⁵ omslutningar
- Drifttemperatur: -30…+55°C (D) / -30…+75°C (L)
- Tätning: RT III (Wash Tight)
- Vikt: ca 3,5 g
- Standarder: UL/C-UL (E141060), TÜV (R50192493), RoHS, REACH
