BiMOS-operationalförstärkardubbel DIL-8 (CA3240)
Två högpresterande och högimpedans BiMOS-operationalförstärkare på samma kisel.

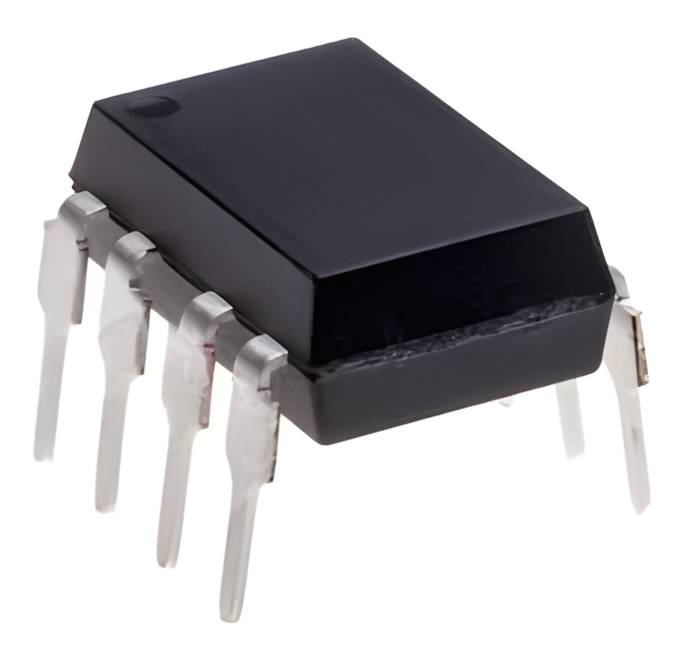

CA3240 (CA3240E) är en dubbel (Dual) BiMOS-operationalförstärkare som kombinerar egenskaperna hos två populära CA3140-enkelkretsar i ett och samma 8-stifts DIL-8-kapsel. Ingångsstadiet använder högtspännings-PMOS-transistorer som ger extremt hög ingångsimpedans och försumbar liten ingångsström, medan utgångsstadiet förlitar sig på robust bipolär teknik.
Eftersom det finns två oberoende förstärkare på samma krets sparar du utrymme på kretskortet och underlättar designen av mer komplexa stereokopplingar, flerstegsfilter eller instrumentationsförstärkare. Kretsen är internt frekvenskompenserad vilket garanterar stabil drift utan externa komponenter.
Viktiga egenskaper:
Dubbel op-amp (Dual): Två oberoende operationalförstärkare i samma kompakta DIL-8-kapsel.
Extremt hög ingångsimpedans: 1,5 TΩ (teraohm) typisk ingångsimpedans säkerställer att kretsen inte belastar även de känsligaste sensorerna eller ljudkällorna.
Mycket låg ingångs-biasström: Typiskt endast 10 pA, vilket gör kretsen till ett utmärkt val för kopplingar som använder höga resistansvärden.
Brett common-mode ingångsspänningsområde: Sträcker sig under den negativa matningsspänningslinjen (0 V eller -V), så kretsen lämpar sig väl för enheter som drivs med enkelmatning (Single Supply).
DIL-8-kapsling: Lätt att montera på kopplingsbrädor (breadboard) och traditionella genomgående monteringskretskort.
Tekniska data:
Typ: CA3240
Kapseltyp: DIL-8 / DIP-8 (Dual In-Line, genomgående montering)
Antal kanaler: 2 (Dubbel op-amp)
Matningsspänningsområde: Enkelsidig 4 V ... 36 V eller dubbelsidig ±2 V ... ±18 V
Bandbredd (Gain Bandwidth): 4,5 MHz
Slew Rate (stigningshastighet): 9 V/µs
Driftstemperaturområde: -55 °C ... +125 °C
Typiska användningsområden:
Flerkanaliga instrument- och sensorförstärkare (t.ex. pH-metrar, piezo-sensorer, fotodioder)
Aktiva filter och ljudapplikationer (t.ex. förförstärkare)
Industriella kopplingar med enkelmatning (t.ex. +5 V, +12 V eller +24 V)
Spänningsföljare, buffertar och precisionskomparatorer
Elektronikhobby och prototyptillverkning
Tips: Eftersom CA3240 innehåller känslig MOS-teknologi rekommenderar vi att följa normala ESD-skyddsåtgärder vid hantering av komponenten så att statisk elektricitet inte skadar kretsens ingångssteg.
