CMOS-timer / oscillator (CD4541BM / 4541BM)
CD4541BM är en mångsidig programmerbar timerkrets som tillhör den omfattande CMOS-logikfamiljen i 4000-serien. Den är särskilt utformad för att skapa mycket långa tidsfördröjningar, användas i styrkretsar och som oscillator där låg strömförbrukning och stort spänningsintervall krävs.
Kretsen består av en 16-stegs binär delare, en integrerad oscillator och styrlogik. Dess största fördel är förmågan att generera mycket långa fördröjningar (upp till flera timmar) utan behov av stora och oprecisa elektrolytkondensatorer som skulle krävas i traditionella RC-timerkretsar.
Huvudegenskaper:
Programmerbar delning: Delningstalet kan ställas in i intervallet 2^8 - 2^16, vilket möjliggör flexibla tidsinställningar.
Integrerad oscillator: Fungerar med extern RC-koppling eller kristall; oscillatorn kan även åsidosättas med en extern klocksignal.
Låg strömförbrukning: Tack vare CMOS-teknik mycket energieffektiv, lämplig för batteridrivna enheter.
Brett driftspänningsområde: Fungerar typiskt vid 3 V – 18 V.
Automatisk återställning: Power-on reset-funktionen säkerställer att timern startar kontrollerat när strömmen kopplas på.
Tekniska data:
Beställningskod: 4541BM
Produkttyp: Programmerbar timer / oscillator

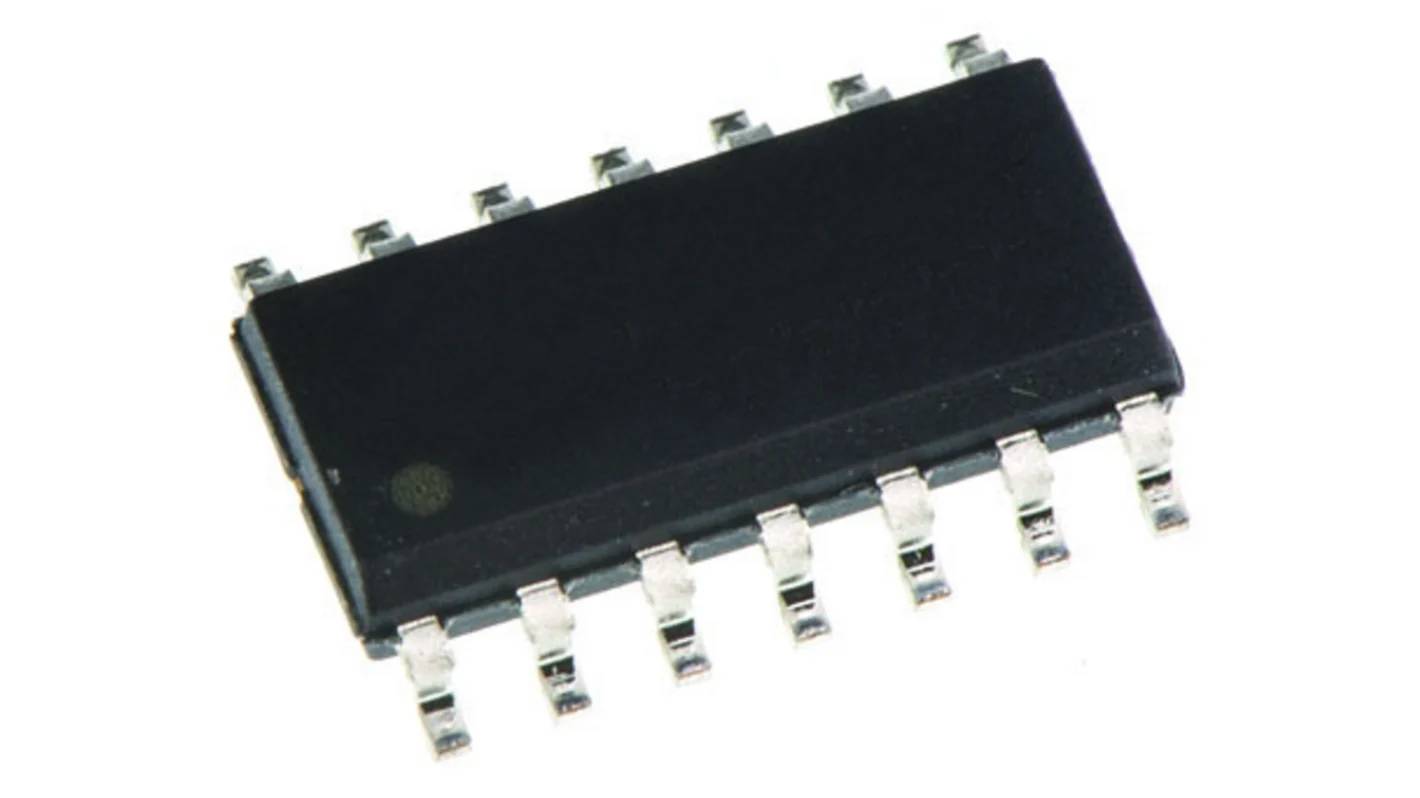

Kapslingstyp: SO-14 (SMD, ytmonterad)
Logikfamilj: CMOS 4000-serien
Tillverkare: Flera tillverkare (t.ex. Texas Instruments, ON Semiconductor)
Typiska användningsområden:
Långa timrar (t.ex. automatisk släckning av belysning)
Återkommande mätningar med jämna intervall (watchdog-timer)
Frekvensdelning och generering av klocksignaler
Industrifördröjningskretsar
Hobbyprojekt där exakt men lång tidsfördröjning behövs
Tips för montering och konstruktion: Timerns tid bestäms av externa komponenter (resistor R och kondensator C). Använd högkvalitativa komponenter för att säkerställa oscillatorns stabilitet; läckström i en liten kondensator kan påverka långa tidsinställningar avsevärt. Eftersom det är en CMOS-krets, se till att alla oanvända ingångspinnar är kopplade antingen till jord eller till matningsspänning för att undvika flytning och störningar. Om du använder kretsen i ett 14-stifts SMD-kapsel, säkerställ noggrann lödning så att komponenten sitter stadigt i vibrationsexponerade miljöer.
