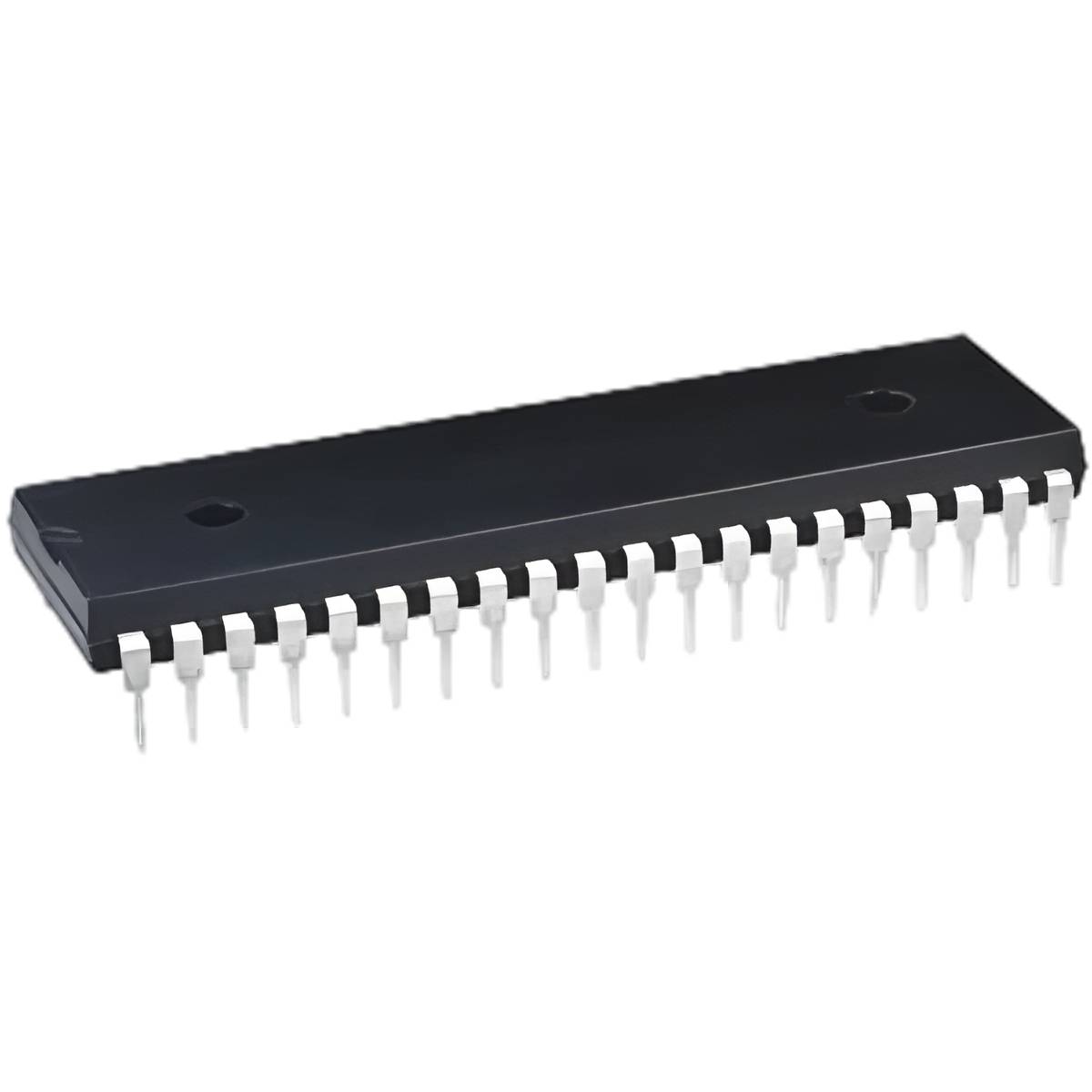

CMOS-mikrokontroller 8-bit DIL-40 (80C31P)
80C31P är en klassisk industristandard 8-bitars CMOS-mikrokontroller baserad på den välkända MCS-51 (8051)-arkitekturen. Den är avsedd för inbyggda system som kräver tillförlitlig styrlogik, mångsidiga I/O-möjligheter och stöd för expanderbar minnesadressering.
80C31P (tillverkare exempelvis Intel / AMD / Signetics / motsvarande) är en populär komponent i undervisning, äldre industrienheter och hobbyprojekt där man vill förstå mikrokontrollerfunktioner på låg nivå. Eftersom 80C31-modellen saknar inbyggd programminne (ROM) kräver den ett externt minneskrets för lagring av programkod, vilket ger konstruktören flexibilitet vid systemutbyggnad.
Tack vare CMOS-tekniken förbrukar denna mikrokontroller mindre ström än ursprungliga NMOS-baserade 8051-modeller, vilket gör den användbar även i applikationer med begränsad energiförbrukning. Dess 128 byte interna RAM räcker för grundläggande variabelhantering, och DIL-40-paketet möjliggör goda anslutningsmöjligheter till olika kringutrustningar.
Huvudegenskaper:
8051-kompatibel arkitektur: Välkänd och väl dokumenterad instruktionsuppsättning.
128 x 8-bit internt RAM: Tillräcklig lagringskapacitet för grundläggande beräkningar och tillståndshantering.
Expanderbart minne: Stöd för externt program- och dataminne (upp till 64 kB vardera).
Programmerbara I/O-portar: Fyra 8-bitars I/O-portar för mångsidig enhetsstyrning.
Mångsidiga timers och seriell kommunikation: Innehåller två 16-bitars timers/räknare och en full-duplex UART-serieport.
Tekniska data:
Beställningskod / Produktkod: 80C31P
Produkttyp: 8-bitars CMOS-mikrokontroller
Kapslingstyp: DIL-40 (40-pin, genomgående montering)
Arkitektur: MCS-51 (8051)
Tillverkare: Flera (t.ex. Intel, AMD, NXP)
Typiska användningsområden:
Styrlogik i inbyggda system
Basenheter för industriautomation
Utbildnings- och utvecklingsplattformar för mikrokontrollerprogrammering
Reparation och underhåll av äldre styrsystem
Automationssystem som kräver stort externt minne eller många I/O-linjer
Tips för montering och design: Eftersom 80C31 saknar internt ROM-minne, kom ihåg att placera en EPROM- eller Flash-minneskrets på kretskortet för programkod samt en lämplig latch (t.ex. 74HC373) för demultiplexering av adressbussen. Säkerställ även en stabil 12 MHz eller annan lämplig kvarts och två 22–33 pF kondensatorer till kristallosillatorns ben för att bilda klockfrekvensen. Använd ett lämpligt RC-nätverk på Reset-pinnen för att garantera kontrollerens tillförlitliga uppstart vid påslagning av ström.
