Neodymmagneter med cylindriskt hål (CSN)

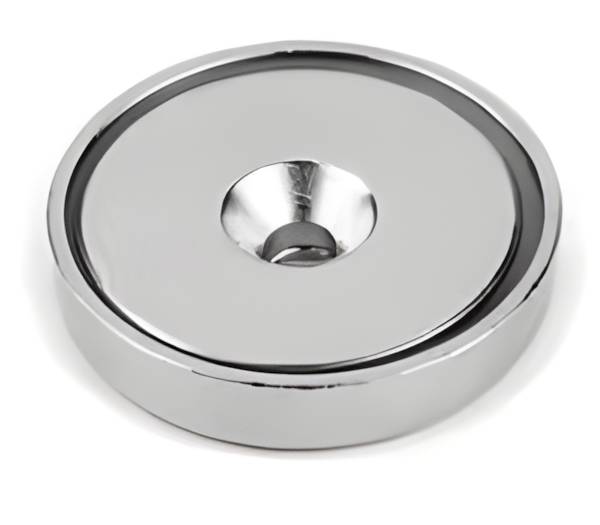

Koppmagneten i serien CSN, tillverkad av Supermagneten (Webcraft GmbH, Tyskland), består av en neodymmagnet insatt i en stålkopp (pot/cup design). Stålkoppen koncentrerar och förstärker det magnetiska fältet mot den öppna sidan, vilket ger en avsevärt större hållkraft jämfört med en naken magnet av samma storlek. I mitten finns ett cylindriskt (linjärt, inte koniskt) försänkt monteringshål för skruvmontage.

Uppbyggnad och material: Magnetkärnan är av sintrad NdFeB-material (neodym-järn-bor) insatt i en stålkopp som samtidigt fungerar som magnetflödesledare. Monteringshålet är cylindriskt (rakväggigt), till skillnad från ett vanligt konformat försänkt hål – detta möjliggör användning av en cylindrisk skruv eller bult. Rekommenderat maxmoment vid åtdragning är typiskt ca 2 Nm.

Användning och montering: Full hållkraft uppnås när den ferromagnetiska motytan är plan, tillräckligt tjock och magneten har full, direkt kontakt med ytan – koppmagneter förlorar sin hållkraft särskilt snabbt även vid liten avstånd från motytan.

Användningsområden: Lämplig för krävande fästanordningar där stor hållkraft i litet format behövs – till exempel för infästning av verktyg och utrustning, magnetiska stängningar för dörrar och luckor samt för industrimonteringar.

Tekniska data:

• SKU / beställningskod: CSN
• Tillverkare: Webcraft GmbH / Supermagnete
• Tillverkningsland: Tyskland
• Produktgrupp: Koppmagneter (pot magnet)
• Material: sintrad NdFeB-kärna, stålkopp
• Form på monteringshål: cylindrisk (försänkt, rakväggig)
• Rekommenderat maxmoment vid åtdragning: ca 2 Nm
