Gränsbrytarsserie för kretskort 3A

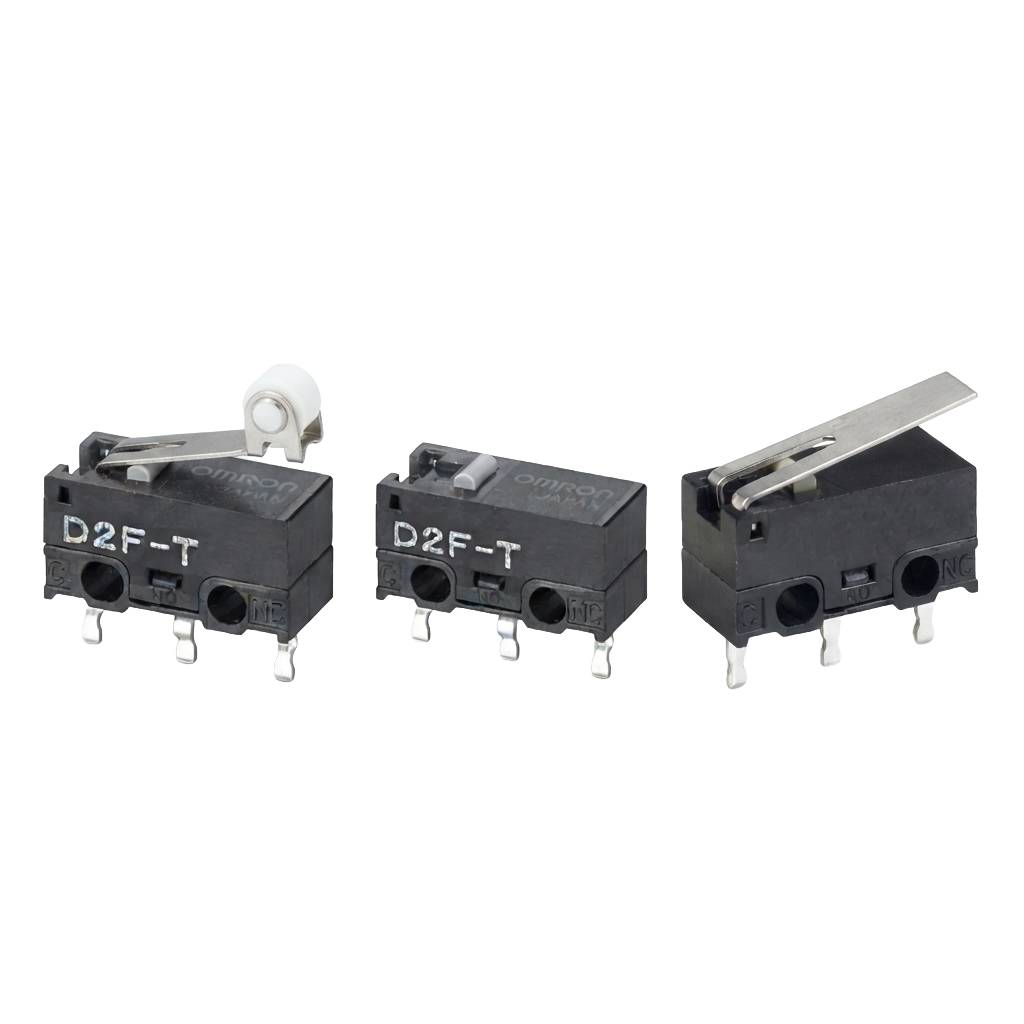

Omron D2F är en ultrasmal mikrobrytarsserie (basic switch) som är avsedd att lödas direkt på kretskortet. Höljet är mycket kompakt (ca 12,8 × 6,5 × 5,8 mm) och anslutningsbenen är formade med infällningsgjutning för att förhindra att flussmedel kommer in i brytaren vid montering. Serien finns i flera manöverarmsvarianter, såsom direkt stiftmanöver, gångjärnsarm och rullarm, samt olika anslutningstyper för kretskort: rak, självlåsande, löd- samt höger- och vänstervinkelanslutning.
Brytaren använder en dubbelfjäderuppbyggd snap-action-mekanism som ger snabb och exakt aktivering samt lång livslängd. Kontaktkonfigurationen är SPDT (1 x växlingskontakt, 1NO+1NC) och kontaktmaterialet är silverlegering. Brytförmågan är 3 A / 125 VAC och 2 A / 30 VDC vid resistiv last. Isolationsspänningen är 600 V mellan kontakter av samma polaritet och 1500 V mellan spänningssatt del och jord (50/60 Hz, 1 min). Mekanisk livslängd är upp till 1 000 000 brytcykler och elektrisk livslängd beroende på manövertyp 30 000–300 000 cykler.
Skyddsklassen är IP40. Tillåten arbetstemperatur är −25…+65 °C, och modeller med stiftmanöver är konstruerade att tåla kyla ner till −40 °C. Den lilla storleken och den precisa aktiveringspunkten gör serien lämplig för gräns-, positions- och säkerhetsdetektering i hushållsapparater, konsumentelektronik och industriella styrsystem.
Tekniska data
- Produktkod (SKU): D2F-sarja
- Tillverkare: Omron Co.
- Serie: Omron D2F
- Typ: Ultrasmal mikrobrytare (basic switch), snap action
- Kontaktkonfiguration: SPDT (1NO+1NC)
- Brytförmåga: 3 A / 125 VAC, 2 A / 30 VDC
- Kontaktmaterial: silverlegering
- Anslutning: För kretskort (rak, självlåsande, löd- eller vinkelanslutning beroende på modell)
- Yttre mått: ca 12,8 × 6,5 × 5,8 mm (L × H × D)
- Isolationsspänning: 600 V (mellan kontakter), 1500 V (spänningssatt del–jord)
- Mekanisk livslängd: upp till 1 000 000 cykler
- Elektrisk livslängd: 30 000–300 000 cykler (beroende på manöver)
- Skyddsklass: IP40
- Arbetstemperatur: −25…+65 °C (stiftmanöver ner till −40 °C)
- Manöveralternativ: stift, gångjärnsarm, rullarm (beroende på modell)
