Gränsbrytarsats för kretskort 2A

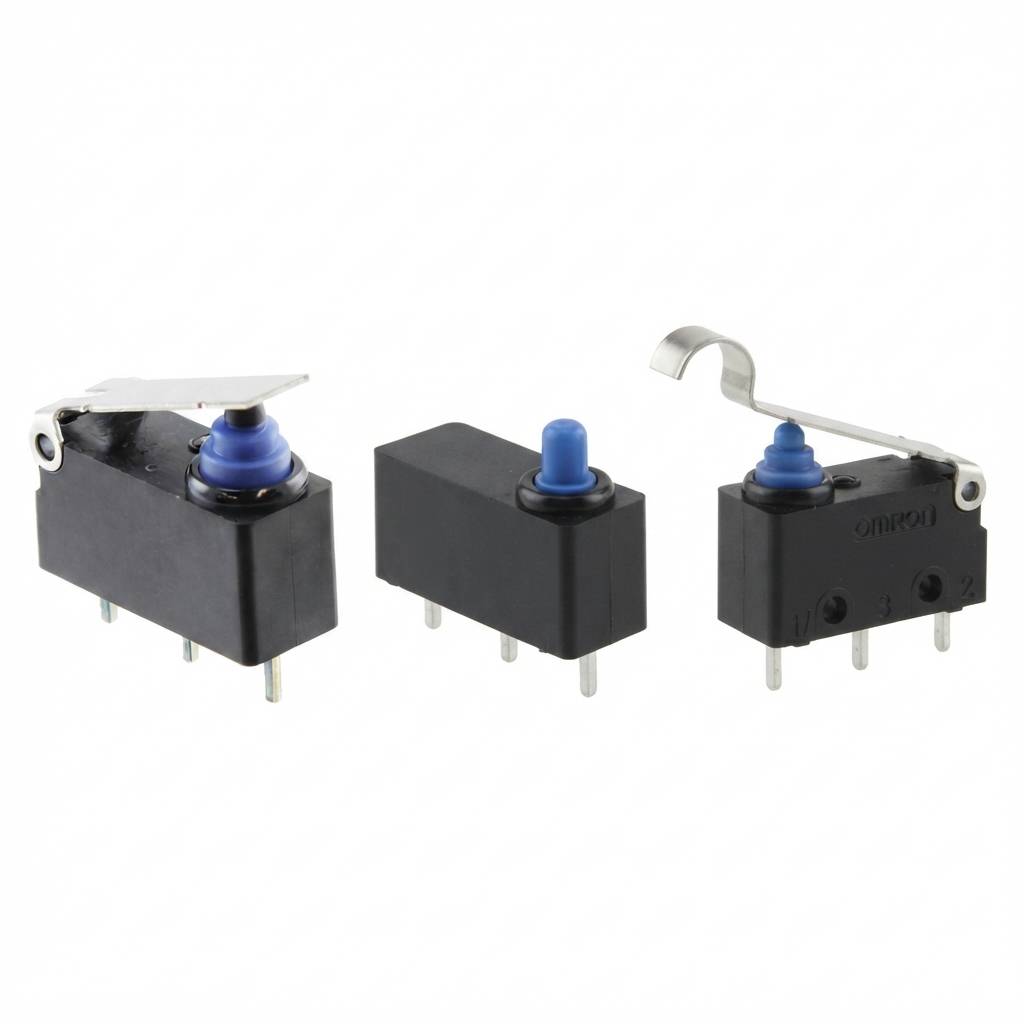

Omron D2HW är en slutet ultrapicobrytare med snap-action (Sealed Ultra Subminiature Basic Switch) vars kapsling är 78 % av storleken hos vanliga modeller. Den sparar plats i mekaniska moduler och indikatorelement där utrymmet är begränsat. Den slutna konstruktionen skyddar kontaktmekanismen från damm och föroreningar. På kretskortsversionerna är anslutningarna med 5,08 mm mellanrum, och brytarna finns med raka och vinklade kretskortsterminaler. Serien innehåller flera olika manöverspakalternativ, såsom pin-, gångjärns-, rull- och bladspakmodeller.

Brytarkontaktens arrangemang är SPDT (växlande kontakt), och kontaktmaterialet är guldförening med crossbar-konstruktion. Detta lämpar sig väl för små laster och signallageskopplingar. Kontaktavståndet är 0,5 mm, och en särskild egenskap är lång överresertur utan spak (OT, överresa, 1,4 mm). Kontaktresistansen är högst 100 mΩ och isolationsresistansen minst 100 MΩ (500 VDC). Överresan och den långa slaglängden gör växlingen tillförlitlig även i mekaniska konstruktioner med större toleranser.

Kopplingsförmågan för resistiv last är 12 VDC / 2 A, 24 VDC / 1 A, 42 VDC / 0,5 A och 125 VAC / 0,1 A. Minsta tillåtna last är 5 VDC / 1 mA. Spänningsstyrkan är 600 VAC (1 min) mellan lika polariserade terminaler och 1 500 VAC (1 min) mellan strömförande metall delar och jord samt mellan terminaler och spänningsfria metall delar. Tillåten driftshastighet är 1–500 mm/s (pinmodeller) och driftfrekvens 30 växlingar/min. Driftstemperaturområdet är -40…+85 °C, och alla modeller är blyfria.

Exakta modeller i serien skiljer sig åt beroende på manöverspak, terminalriktning och monteringsmetod. Från samma serie finns även versioner med lödterminaler och kabelmodeller samt varianter med M3-skruvmontering, och Omron erbjuder andra slutna småbrytare för olika laster.

Tekniska data

• Tillverkare: Omron
• Serie: D2HW
• Typ: Sluten ultrapicobrytare med snap-action (Sealed Ultra Subminiature Basic Switch)
• Kontaktarrangemang: SPDT
• Kontaktmaterial: Guldförening, crossbar-konstruktion
• Kontaktavstånd: 0,5 mm
• Överresa (OT): 1,4 mm (utan spak)
• Montering: Kretskort, terminalavstånd 5,08 mm
• Kopplingsförmåga (resistiv last): 12 VDC / 2 A, 24 VDC / 1 A, 42 VDC / 0,5 A, 125 VAC / 0,1 A
• Minsta tillåtna last: 5 VDC / 1 mA
• Kontaktresistans: max. 100 mΩ
• Isolationsresistans: min. 100 MΩ (500 VDC)
• Spänningsstyrka: 600 VAC / 1 min (mellan lika polariserade terminaler), 1 500 VAC / 1 min (mellan strömförande delar och jord samt mellan terminaler och spänningsfria metall delar)
• Tillåten driftshastighet: 1–500 mm/s (pinmodeller)
• Driftfrekvens: max. 30 växlingar/min
• Driftstemperatur: -40…+85 °C
• Skyddsklass: IP50 (terminalmodeller)
